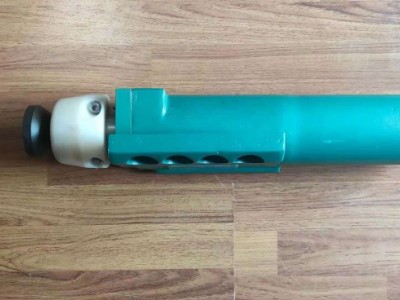

落芯锤 铸造件振动落砂机，铸造件除芯机是采用气力冲击方法，对铝合金、灰铁材质的发动机缸体、钢盖、排气管、泵体、阀体、管件、壳体件等使用芯砂浇铸工艺的铸件进行振动打击，进而清理产品内腔芯砂的专用设备。
国内铸造件振动落砂机，铸造件除芯机是上世纪60年代的产品，结构、性能较简单，主要用于发动机缸体铸件清理内腔芯砂，采用小型的气力冲击器清理铝合金铸件内腔芯砂的设备也投入使用。上世纪90年代引进国外的产品，采用冲击速度高、频率高的气力冲击器，并附以振动摇砂，工件翻转倒砂，在线连续自动上下料等功能。
1.铸造件振动落砂机，铸造件除芯机设备的构成与工作原理
铸造件振动落砂机，铸造件除芯机由气力冲击、工件夹持、摇动翻转、隔振、降噪、除尘、电气控制等单元构成，其工作原理是利用冲击震动使工件产生冲击加速度和腔体共振，在砂层或两相体界面产生剥离应力，达到除砂工艺效果。
2.铸造件振动落砂机，铸造件除芯机设备的形式、种类
大致分为以下几种形式：
——摆动式震动除芯机：工作过程中需要不断地摆动工件，倒出已经震松的芯砂，提高除砂工艺效果，有一维、二维等运动方式。
——振动+震动除芯机：对于复杂内腔的工件，采用大振幅振动方式清理震松的芯砂。
——多工位震动除芯机：用于小型工件，人工完成上料—下料工作。
——通过式自动震动除芯生产线：自动连续工作，适用于大批量、单一产品，效率高。
——按不同的工艺要求，还有多个锤头、多个方向冲击等形式。
3.铸造件振动落砂机，铸造件除芯机衍生产品
气力冲击原理还可以用于以下方面：
——震动清砂机：用于大型铸件的落砂、除芯清理。
——震壳机：用于熔摸铸件的砂型外壳、内腔清理。
说明：可根据客户需要，现场尺寸要求，进行设计制作。
