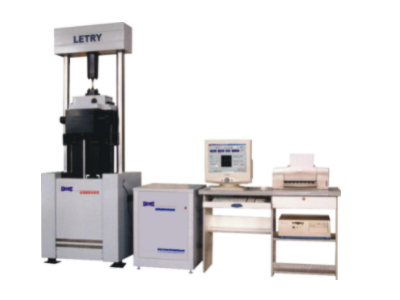

西安力创（LETRY）公司专业制造PLG系列微机控制高频疲劳试验机，本试验机主要由主机、电气控制箱、计算机等部分组成。具有完备的保护功能、试验过程可无人值守；除具有过载（110％）保护、过流保护外，还具有任意设置的交变负荷上下限保护、平均负荷上下限保护、频率保护、试验断裂保护停机；
一、功能：
本高频疲劳试验机用于测定金属、合金材料（板材、棒材）在拉伸、压缩或拉压交变负荷状态下疲劳特性、疲劳寿命、疲劳裂纹预制试验。
1.具有常规疲劳试验（对称或不对称）、块谱（程控）疲劳试验等功能；具有实时显示动载波形功能；
2.具有完备的保护功能、试验过程可无人值守；
3.具有远程手动操作功能以便于远程操作和控制；
4.控制方式有两种：常规疲劳试验（轴向拉压对称、不对称及单向脉动试验，可过零）可实现闭环控制，荷载自动恒定，振幅可恒定100小时以上；程控加荷试验；
5.具有完备的保护功能。除具有过载（110％）保护、过流保护外，还具有任意设置的交变负荷上下限保护、平均负荷上下限保护、频率保护等、试验断裂保护；
6.可满负荷连续运转5天以上，连续运转时超载率不小于105％，可连续使用300天以上；
7.适用标准：JJG 556-2011《轴向加荷疲劳试验机》；GB/T3075；JB/T 5488-1991 《高频疲劳试验机》；
二、主要技术规格：
|
规 格 项 目 |
PLG—100 |
PLG—200 |
||||
|
z大试验力 |
±100kN |
z大试验力（kN） |
±200 |
|||
|
z大拉压交变负荷 |
±50kN |
z大单向脉动负荷（kN） |
±200 |
|||
|
负荷分档 |
20%、50%、100%三档 |
z大动负荷（峰值kN） |
100 |
|||
|
静态负荷示值精度 |
±0.5% |
静负荷示值相对误差 |
±1% |
|||
|
波动度 |
动态平均波动度 |
±1% |
静态试验力的重复性相对误差 |
±1% |
||
|
动态振幅波动度 |
±2% |
|||||
|
频率范围(Hz) |
60～250 |
频率范围（Hz） |
50～250 |
|||
|
频率调整等级 |
5级 |
|||||
|
试验空间（mm） |
上下试验空间 |
500 |
试验空间（mm） |
上下试验空间 |
700 |
|
|
左右试验空间 |
500 |
左右试验空间 |
600 |
|||
|
紧固件专用夹具 |
M14、M16 |
|||||
|
外形尺寸（mm）（长x宽x高） |
主 机 |
720x600x2200 |
外形尺寸（mm）（长x宽x高） |
主 机 |
1000x800x2550 |
|
|
电控单元 |
550x550x750 |
电控单元 |
550x550x750 |
|||
|
重量(kg) |
主 机 |
2200 |
重量(kg) |
主 机 |
5500 |
|
|
电控单元 |
70 |
电控单元 |
70 |
|||
