WDW系列微机控制电子万能试验机，主要用于测定金属、非金属材料及其构件静态压缩机械性能，是冶金、机械、航空航天、建工建材、汽车制造、船舶交通、技术监督、商检仲裁、工矿企业、大专院校、科研院所等部门理想的试验设备。
一、主机结构

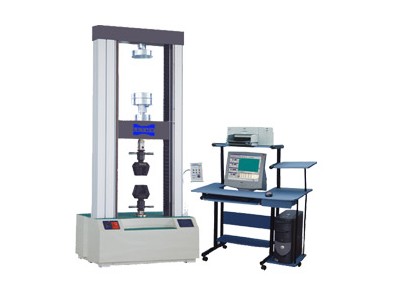

WDW-100kN微机控制电子万能试验机，主要由试验机主机、专用夹具、试验机控制系统、试验控制软件、计算机和打印机等部分组成。
二、主要技术指标及参数
|
主 要 技 术 指 标 及 参 数 |
||
|
z大试验力(kN) |
100 |
|
|
试验精度等级 |
0.5 |
|
|
有效测力范围 |
1%-100%FS |
|
|
测力精度 |
示值的±0.5% |
|
|
位移测量精度 |
示值的±0.5% |
|
|
速度测量精度 |
示值的±1% |
|
|
试验空间 |
拉伸空间(mm) |
1150 |
|
试验宽度(mm) |
520 |
|
|
试验速度 |
范围(mm/min) |
0.05-250 |
|
精 度 |
示值的±0.1% |
|
|
电 源 |
4.0kW /三相380V |
|
|
主机外形尺寸(长×宽×高)(mm) |
1062x650x2220 |
|
|
主机重量(kg) |
1000 |
|
该试验机采用双立柱门式结构型钢框架，固定联接上横梁、底座及试验工作台，结构简单、尺寸紧凑。通过精密滚珠丝杠驱动活动横梁上下平稳、无间隙移动，确保试验机的传动和加载精度。可控电机调速伺服驱动系统和同步带减速系统，确保系统平稳、低噪声、高效率传动，实现系统平稳加载。
