郑州一缆电缆有限公司之电缆断芯检测探讨

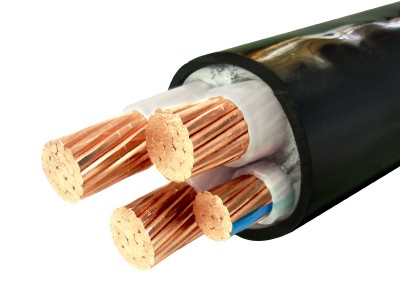

1.断芯
断芯故障点有以下方法进行检测：
1.1.感应法
可用感应电笔和数字万用表；适应于无金属铠装和钢带屏蔽的电缆；要注意防止触电，测试处及用设备复绕时的端头接电处等。
具体做法：
1)将电缆的导体芯悬空，并保证不会导致路路和触电事故发生；同时保证电缆尽量离接地体(如地面、设备等)远一些；
2)在电缆中选择完好的绝缘芯，接通220VAC的相线(火线)，不接地线；
3)如果用感应电笔，则手指接触电笔上感应触点，并在能明确带电体绝缘层外测试电笔是否正常。如果用数字万用表，将万用表置于20或200mV档，则在红表笔上套上较薄的塑料绝缘套，用手握住黑表笔；在明确带电体绝缘层外测试，并读数；然后移离带电体较远位置，并读数；比较两读数的差值，通常在带电体上应有较高的读数，如0.4mV，而远离带电体则较低，如0.15mV；记住此特征，可以开始测试了。
4)紧靠电缆沿电缆测试，当发现感应电笔指示灯变暗，或万用表读数明显下降时，变化处即为断点。
5)测试完成，注意放电！
1.2.电容法
当电缆外有铜带或钢带等金属铠装层时，感应法不能进行检测，此时用电容法；适应于所有电缆；在用电容法时先明白电容测试的原理——测试电容时，测试回路中使用的是交流/脉冲信号，即测量交流分压或通过对电容体(两相互绝缘的金属极)进行充电和放电，测试电容体上的累积电量，转换为电容量的读数。
电容法，可能因电缆绕成圈状、各绝缘芯绕在一起而形成的电感，非良导体(如钢带)的电阻、各导电体之间的杂散电容等而影响精确度；此中的电感很小，可以不计；电阻对测电容影响也不大，只是将导体与钢带连接和不连接电容变化差别不大，也可不计；但杂散电容则影响较大，做了一个试验：完好芯与钢带之间电容为117nF，将其他芯与钢带连接，测结果还是117nF，而两芯之间则有72nF。
为方便说明，假设电缆为2芯钢带铠装，其中1芯有1个断点的电缆；具体做法如下：
1)将电缆两端头所有绝缘芯导体、铠装层等悬空；
2)分别在两端测量完好绝缘芯和有断芯绝缘芯对钢带(或第三芯完好绝缘芯)的电容值，并记录数值；此时，对应的完好绝缘芯的两端测得的电容值应非常接近；同一断芯两端电容值相加应略大于处于同样位置完好绝缘芯电容值，则说明只有一个断点，或多个断点但距离非常近；如果同一断芯两端电容值相加小于处于同样位置完好绝缘芯电容值，则说明断点至少有两处；
注：理论上，如果只有一个断点或多个断点但非常近，两端电容值之和应大于同样位置完好绝缘芯的电容值，多少则因电缆不同而异，见后面的理论分析。
3)根据断芯绝缘芯与完好绝缘芯的电容值进行比较计算，分别得到两端的长度，此时长度与实际长度可能有差别，下一步进行再校正；但两芯不铠装电缆，就无法进行校正。
4)如果计算长度之和大于实际长度，多出长度值为负，如果小于实际长度则为正；再值用断芯绝缘芯的电容值，将差值分配，分得的长段修正长段，短段修正短段(见后面的理论分析)，则得到断点的实际位置。
