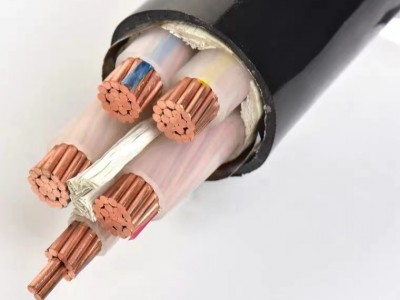

在对电缆进行绝缘测试时，经常会用到兆欧表，但有的人可能不了解其机理，往往接错线或使用不正确造成误差很大，有时甚至会引起人身或设备事故，现对兆欧表测量电缆时注意的事项和方法进行简单介绍，愿与大家共勉。
兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身事故或设备事故。在使用前要做好以下各种准备。
1.测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量。
2.对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
3.被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
4.测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开始时应指在“∞”位置。
5. 兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
在测量时，还要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。
兆欧表的接线柱共有三个：一个为“L”即线端，一个为“E”即地端，再一个“G”即屏蔽端（也叫保护环）。一般被测绝缘电阻都接在“L”、“E”之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不需测量的部分与“G”端相连接。这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路，而不再流过兆欧表的测量机构。这样就从根本上消除了表面漏电流的影响，特别应该注意的是在测量电缆线芯和外表之间的绝缘电阻时，一定要接到屏蔽端“G”，因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流很大，为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表加一个金属屏蔽环，与兆欧表的“G”端相连。
