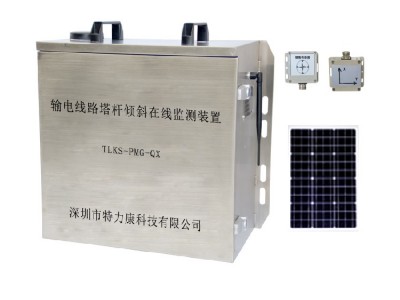

杆塔倾斜检测装置
输电杆塔是供电系统送电环节的重要组成部分，杆塔建立在不同的地形上比如丘陵、山坡等，使得高压线能横跨山河大江完成电网的铺开，而杆塔会因为地质、自然因素等等发生形变，潜移默化的发生倾斜状况，严重的倾斜可能会导致受力不均匀发生杆塔倒塌的事故发生，铁塔坍塌高压线被扯断电网的供电中断带来的后果难以想象的，杆塔倾斜检测装置就是为了能实时监测铁塔、杆塔自身的形变收据，做到趁早发现提早处理，把不可控化为可控治理手段。
工作原理
杆塔倾斜检测装置是针对监测输电线路采空区、沉降区和不良地质区段的杆塔倾斜状况而设计的监测装置,前端装置采用倾斜传感器实时监测线路杆塔横向倾斜、纵向倾斜等数据,并通过4G/GPRS/ FI/OPGW光纤网络将监测数据实时传送到监控中心。
主要功能
l 嵌入式设计,体积小,功耗低,高可靠
l 内置4G/3G/GPRS/CDMA无线网络通讯控制协议及TCP/IP协议
l 支持动态或固定IP地址方式,支持域名解析,多种触发启动模式
l 两路数字量输入/输出,支持外部开关量触发
l 支持动态或固定IP地址方式,支持域名解析，多种触发启动模式
l 能传感、自动采集杆塔纵向和横向倾斜角度,进行相应存储,并将测量结果通过通信网络传输到数据集中器或数据处理系统
l 能响应数据处理系统的召测命令,进行杆塔纵向和横向倾斜角度的采集和传送
l 能根据数据处理系统的指令,改变采集方式、自动采集时间间隔等参数
l 加入安全芯片,可对数据进行加密,并接入各省公司平台。
技术参数
u 供电方式：太阳能加蓄电池
u 通讯要求：支持无线网络通信，可根据现场情况选择运营商
u 工作电压：DC12V
u 监测单元：
² 监测方法及原理:倾角法，双轴角度传感器
² 量程:双轴±10°
² 精度:±0.05°
² 高抗振> 20000g，0.5ms, 3次/轴
² 传感器工作电流: 20~-30mA
² 工作温度: - 40°C ~ +85°C
² 环境温度: -40°C ~ +45°C (低温型)
² 防护等级：IP68
u 拓展功能
² 可接入视频、图像监测系统;可接入其他数据监测系统。
² 支持接入省局/市局PMS系统
² PC客户端/手机客户端实时查看杆塔倾斜数据
² 支持远程更新、配置与调试前端装置参数
总结
在我国当前发展趋势下，电力的使用越来越庞大，对于供电系统的稳定性可靠性的考验越发严峻，智能化管理的推进必不可少，近日河南国网电力公司提出建设统一“智能电网”并且从我司采购安装了一批杆塔倾斜检测装置，实现建设智能电网在线监测系统，为输电智能管理可视化打下了坚实的基础。我司不但承担全国包邮业务，还有专业工程团队为客户完成设备的调试安装。
