点击图片查看原图

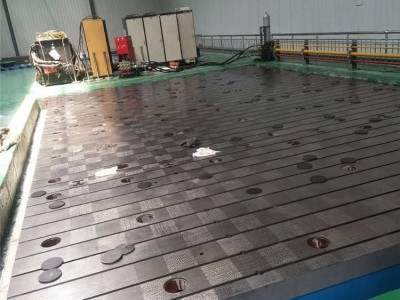

了解铸铁试验平台（威岳机械厂家生产）的人应该都知道，在铸铁试验平台的加工过程中有一道工序叫做”研磨“。这道工序缺一不可，下面小编就来给大家详细介绍介绍：铸铁试验平台在开始研磨时，用小力量推拉，以防把两板间的油和砂子挤出。推拉上板的运动轨迹呈“8”字运动，尽量把平台间的油赶匀，手感两手的推拉力应该一样。当比较润滑时，这时应增加旋转推拉上板的速度，一个行程大约4～5秒钟，行程距离应超过平台尺寸的一半，摆幅变大。随着时间的推移，两台间的吸引力逐渐加大，并且十分均匀。
铸铁试验平台如果吸引力没有显著增加时，这时可以在推拉过程中，让上板探出下板，加力压探出的部位，边加力，边推拉上板，这样反复几次，就可以挤出一些油，来增加板间的吸引力。这种方法尽量不采用，在研磨开始的时候，用这种方法可以挤出一些油，以后随着切屑的增加，油的浓度变大，就不易挤出油了。如果还不行，就需要马上停止研磨，重新上油研磨。在研磨过程中，还要经常注意使研磨平板上各处都均匀的磨耗。听研磨砂子的声音，是否随上板的移动而发出“沙沙”的金属声音，不能有停顿或异样的声音；看板面间的油迹是否均匀。推拉平台时始终呈“8”字运行。
在拉铸铁平板时，两手用力要均匀，速度要稳定，走几个行程要转动平板90°。在转动平板和接“8”字运动时，要衔接，平稳过度，尽量不要有停顿。推拉的速度随着平板间的吸引力的变大而减少。
当铸铁试验平台运动时，砂子本身做移动和滚动，它一边切削铸铁试验平台，一边被平台嵌入，一边又被别的砂子挤出，互相挤压。直到砂子整体的一半或一半以上嵌入平板，砂子才会牢固。这些牢固的沙子就是我们修理量块用的。其它砂子大部分是浮砂，不稳固，用油一擦就掉，或用不了几次就会松动而掉。当推拉力达到500N左右时，砂子嵌入的比较牢固，就可以完成压砂。
前两次压砂所达到的推拉力和所用油量一样，后四次压砂滴入7～8滴混合油，推拉力达到750N左右，这时的推拉速度达每行程10秒左右。每遍压砂大约需要20分钟左右。
试验平台按GB7947-1999标准制造。铸铁焊接平台精度等级有0，1，2，3，级及精刨，铸铁平板制成筋板式和箱体式，工作面有长方形，正方形或圆形。工作面采用刮削工艺，工作面上可加工V形，T形，U形槽和圆孔，长孔等。用于精度测量用的基准平面；用于机床、机械的检验测量基准；或检测零件的尺寸精度或行为偏差；并作划线，在机械制造中也是不可缺少的基本工具。http://www.chinaweiyue.com/
铸铁平台平台壁厚不均匀，铸铁平板铸件有些地方产生局部白口，一般都可归纳为铸铁平板平台部位冷却速度迅速，使铸铁按介稳定系结晶而析出渗碳体。其他条件保持一致，冷却速度越大对应的共晶转变的过冷度就加大。凝固过程温度的变化受共晶团生长速度的影响。凝固过程过冷度高则共晶团生长速度就快。孕育剂的加入使共晶团数量短时间就加大，同时减少过冷度。因此孕育后力求获得6-8C的相对过冷度，相对过冷度小于4C则孕育过度。孕育使石墨,和共晶团细化，使D、E型枝晶石墨转变成细小均匀分布的A型石墨。硅钡孕育剂能很好的改变铸件断面均匀性，预防铸铁平板平台平板铸件局部白口。铸铁件断面外部呈灰口，而内部出现局部白口，称为反白口。一般认为:铸件已凝固部位使厚大部位迅速冷却，落入介稳定系结晶范畴而致。有时型砂水分高，浇注温度低，也会出现反白口倾向。
