DKX型电动阀门控制箱 工作原理

控制箱的电路主要由控制电路、工作显示电路、开度指示电路和主电路（主电路中的行程和力矩微动开关KXK，GXK，KZK，GZK和电机在阀门电动装置内）四部分组成。

接通控制箱的电源后，电源指示灯亮，现场/远控指示灯显绿色，控制箱为远控状态。

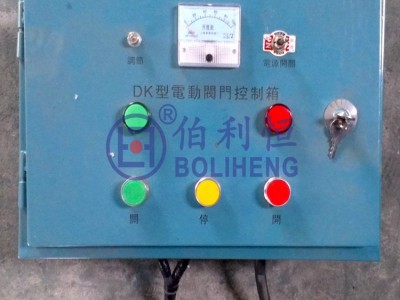

当阀门在“全开”位置时，面板上的“阀开”绿色指示灯亮，在“全关”位置时黄色的“阀关”指示灯亮，在“全开”与“全关”之间位置时，两个指示灯都不亮。“现场/远控”按键为现场/远控选择键，释放为远控状态指示灯显绿色。按下为现场状态指示灯显红色。

当选择控制箱为远控状态时，控制箱 面板上的“开阀”、“关阀”、“停”等按键起控制作用。现场电动装置上的“现场开”、“现场关”按钮不起作用（用户在选购电动装置时，现场控制按钮为任选件，因此部分用户的电动装置可能不具备现场控制功能，但是没有现场控制功能并不影响控制箱的远控功能）。

当选择控制箱为现场状态时，电动装置上的“现场开”、“现场关”按钮起控制作用，控制箱面板的“开阀”、“关阀”、“停”等按键不起作用。按下“开阀”按键，电机电源被接通，电机转动，当阀门到达“全开”位置时1GXK微动开关被凸轮触压，电机停止转动，同时2GXK微动开关被另一个凸轮触压，指示“阀关”的黄色指示灯亮。当电动阀门在开向或关向工作行程中需停止，可按下“停”按键。电动阀门在开向或关向工作过程中如出现了“过力矩”情况，电动装置的凸轮就会触压KZK或GZK二个微动开关中的一个，电机随即停止转动，并接通了预警电路，面板上的红色故障指示灯亮，同时蜂鸣器发出4KHz的预警声。
