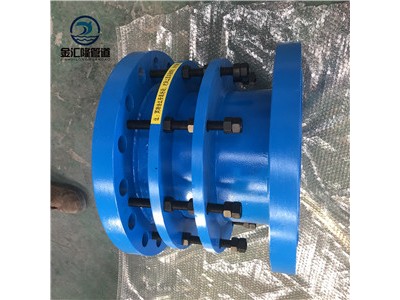

管道限位伸缩节是泵、阀门,管道等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为整体,并有位移量,方便安装。可承受管线的轴向压力。这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,不仅提高工作效率,而且对泵、阀们等管道设备起到保护作用。该产品也可以用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
管道限位伸缩节安装说明:
1.首先检查伸缩器的口径、压力是否和相连接的管道一致。
2.先将短螺栓上的螺母和长螺栓上的螺母松开,使压盖处在松开的状态.
3.将伸缩器拉至所需的安装长度。
4.将两端法兰与反法兰进行连接,注意连接时连接螺栓要对角用力拧紧,切勿压偏,造成局部渗漏
5.两端法兰连接好后,将短螺栓上的螺母对角用力拧紧,使压盘受力压制密封圈,起到密封作用。
6.检查本体的每个部位是否均匀的压进压盖,如没有,需从新调整压盖和短螺栓上的螺母,务必使本体的每个部位均匀的压进压盖,避免局部的渗漏。
7.将长螺栓螺母调整至所需的限位位置即可(建议限位螺母锁紧在离压盖2-3公分的位置)。
8.管道两端应打滑动支墩,防止管道大度扭曲或严重偏心。
