DN150孔板流量计，瓦斯抽放管路用孔板流量计，孔板流量计货源充足，孔板流量计规格

DN150孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。产品规格包括有DN100，DN150，DN200，DN250，DN300等等，也可以根据客户要求时行定做。

一、DN150孔板流量计工作原理：

DN150孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量。DN150孔板流量计由抽采瓦斯管路中加的一个中心开孔的节流板、孔板两侧的垂直管段和取压管等组成。当气体流经管路内的孔板时，流束将形成局部收缩，在全压不变的条件下，收缩使流速增加、静压下降，在节流板前后便会产生静压差。在同一管路截面条件下，气体的流量越大，产生的压差也越大，因而可以通过测量压差来确定气体流量。

二、DN150孔板流量计结构组成：

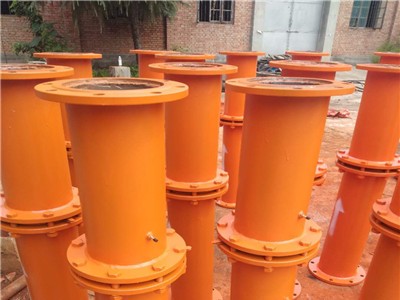

     DN150孔板流量计主要由：进流体管路、取压嘴、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

三、DN150孔板流量计使用及注意事项：

1、在抽放瓦斯管路中安装孔板时，孔板的孔口须与管道同心，其端面与管道轴线垂直，偏心度小于2%。

2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。

3、孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。使用及注意事项

4、要经常清理孔板前后的积水和污物，孔板流量计中孔板锈蚀要更换。

5、抽放瓦斯量有较大变化时，孔板流量计的大小应根据流量大小更换相应的孔板。

四、DN150孔板流量计使用方法：

DN150孔板流量计按产品管路上箭头的指示方向安装在瓦斯抽放管路中，然后安装取压管路，将取压管和产品取压嘴连接即可。

 山东尤尼科生产矿用瓦斯抽放管路用孔板流计，瓦斯抽放管路专用孔板流量计种类分为：一体化流量计、标准孔板流量计、节流装置、流量计等好几款种类，你可以根据具体情况来选择。
