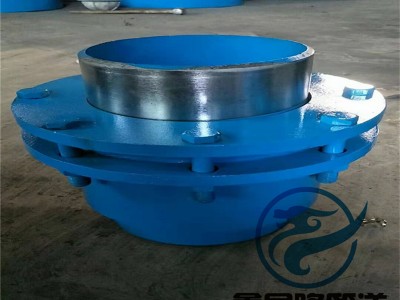

QJB金属球型补偿器焊接式球形补偿器 管道三维E型球形接头

  球形补偿器的布置方式
1、直线管段能充分发挥球形补偿器补偿能力大的特点。根据管子规格与管子的刚性，可将管道两端固定支架的距离定为30m~70m，布置一组球形补偿器，其安装方式可以水平布置，也可以垂直布置。
  2、由于这种型式其折屈角值加大一倍，可缩短球心距，充分发挥球形补偿器的补偿能力。此种型式适用于将球形补偿器设在两个固定支架两端，离两端固定支架近点的地方。
  3、双向式布置适用于球形补偿器设在两固定点两端，较为适中的位置，尽量使A段管道长度与B段管道长度相接近或距离。这种布置方式适用于长距离直线管道，可采用水平面布置，亦可采用垂直布置。

  布置球形补偿器时应注意的事项
1、多根管道排列同一断面时，应充分考虑管道排列，防止相邻管道由于管道热膨胀，特别在球形补偿器附近大位移量而产生管道相碰或互挤的现象。
  2、球形补偿器应尽量设置在管道弯头附近处，以加大其补偿量。
 3、水平布置球形补偿器时，由于球形补偿器自重较大，应考虑设置平台。其球补与平台接触处，可跟随球形补偿器来回移动，使球补时动作更加灵活可靠。
