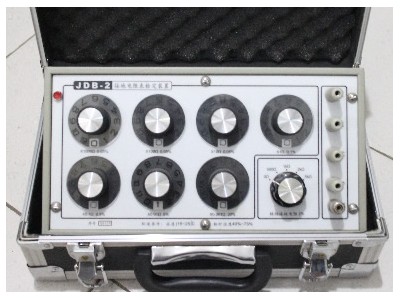

JDB-2型接地电阻表检定装置
一、概述
接地电阻表是根据电位补偿原理生产的安全型仪表。它操作简单、携带方便，广泛用于测量单个接地体和集中接地体的接地电阻。接地电阻的测量是监测接地质量，保证用电安全的重要措施。
接地电阻表的国家检定规程是JJG366-2004接地电阻表检定规程。
JDB-2接地电阻表检定装置是检定接地电阻表的标准仪器，完全符合JJG366-2004对标准器的要求，可检定各种准确度等级的和各种型号的模拟式和数字式接地电阻表。不得用于接地导通电阻表(工作电流为AC25A)的检定。可以作电阻箱使用，起始电阻10mΩ，分辨力达1mΩ。
二、主要技术指标
2.1 电阻输出范围0.010Ω～20001.110Ω；z小分辨力：1mΩ。
2.2 模拟接地电阻rE（标准电阻器）
|
阻值（Ω） |
×103 |
×102 |
×101 |
×100 |
×10-1 |
×10-2 |
×10-3 |
|
功率、电流 |
0.25W |
0.25W |
0.25W |
0.25W |
0.5A |
0.5A |
0.5A |
|
准确度（％） |
0.05 |
0.05 |
0.1 |
0.1 |
0.5 |
5.0 |
20 |
2.3 模拟辅助接地电阻rP、rC（辅助接地电阻）
|
阻值（Ω） |
0 |
500 |
1000 |
2000 |
5000 |
|
准确度（％） |
(＜0.1Ω) |
2.0 |
2.0 |
2.0 |
2.0 |
|
功率（W） |
rp 1W rc 2W |
||||
2.4 使用环境：温度20℃±5℃; 相对湿度40％～75％RH
2.5 重量＜2.5kg
2.6 体积368mm×164mm×110mm
