8815、8835风机盘管温控器安装及使用说明书

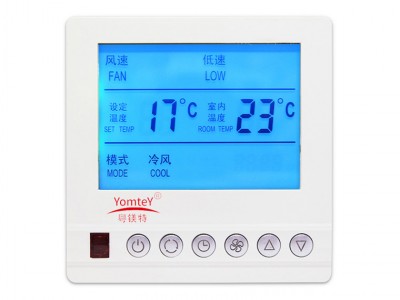

风机盘管18928216918数字显示温控器应用于二管制水系统或风系统的温度控制。通过环境温度和设定温度的比较结果,控制空调系统末端的风机盘管及电动阀、电动球阀或风阀的工作状态,以达到调节环境温度、舒适和节能的目的。温控器采用微电脑控制技术,特大液晶显示屏, 设计优雅,方便易用,通过按键可选择制热、制冷、通风模式,以及设置所需要的室内温度。(可选配红外线遥控)
一.显示状态
★ 工作模式(冷风、暖风、通风)
★ 风机风速(高速、中速、低速、自动)
★ 显示设置温度
★ 显示星期、时间
二.技术规格
温度传感器 :NTC 热敏电阻 电源电压:AC180~260V,50/60Hz
控制精度 :±1℃ 自耗功率:< 1W
温度设置 :16~30℃ 负载功率:< 300W
显示范围 :-9~99℃ 接线端子:能够连接 2*1.5mm2 或 1*2.5mm2 的导线
工作环境 :0~45℃ 外 壳:PC+ABS 阻燃
显 示 :LCD 外形尺寸:86*86*13mm(宽*高*厚) 湿度 :5~95%RH(不结露) 安装孔距:60mm(标准)
三.安装使用注意事项
1、安装时切断电源,配置电源开关,在非供暖时切断电源。
2、安装位置应距地 1.4m 左右,避免阳光直射、避风、远离热源,具有房间温度代表性的位置。
3、根据底壳接线图连接电路,如果使用的温控器与配备的安装图不相符,请与经销商或工厂联系。
4、根据标示电流配备负载,禁止超载。
5、请参照配备的接线图正确接线。
四.安装示意图(请交给持有电工证人员安装)
拆开主控板:用 3.5mm 宽的一字改锥沿斜面伸到卡槽 |
取下排线中 4mm,略用力向上撬起,即可打开卡钩子 |
按接线图,接到接线端子上,用螺丝拧紧 |
用螺丝将温控器底板固定在墙上的后盖上。 |
将 LCD 板和电源板通过排线连接在一起 |
先成 30 度角挂上上面的两个挂钩稍用力按下侧,卡住上壳,安装完毕 |
五.接线图:请接底壳丝印接线图为准
1 三线制电动阀及风机盘管接线图
2 二线制电动阀及风机盘管接线图
警告:接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内,否则将会造成器件损坏!
保修(售后)服务:
本产品质量保修期限为两年,自产品售出之日起算,本公司产品均可按规定享受终身售后服务,但超过保修期或非质量问题引起的售后服务,本公司将视情况收取一定费用。
