8826风机触摸温控器说明书

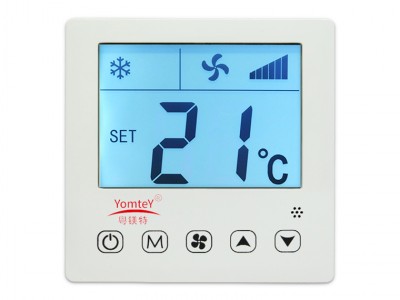

风机盘管温控器18928216918分为二管制、四管制， 应用于水系统或风系统的温度控制。通过环境温度和设定温度的比较结果，控制空调系统末端的风机盘管及电动阀、电动球阀或风阀的工作状态，以达到调节环境温度、舒适和节能的目的。温控器采用微电脑控制技术，特大液晶显示屏， 设计优雅，方便易用，通过触摸按键可选择制热、制冷、通风模式，以及设置所需要的室内温度。

智能APP控制（WiFi可选），通过手机安装涂鸦APP远程控制温控器，可以随时随地在手机上操作控制、查看温控器的运行情况，体验美好家居生活。（可选配红外线遥控、485通讯）

一．技术参数

输入电压: AC180～260V,50/60Hz

自耗功率：< 1.5W

感温元件: NTC 热敏电阻

控温精度: ±0.5℃

控温范围：5℃～35℃

负载输出功率：< 300W

工作环境温度: -5℃～50℃

外    壳：PC+ABS 阻燃

接线端子：能够连接 2*1.5mm2或 1*2.5mm2的导线

外形尺寸：86mmX86mmX25mm   安装孔间距：60mm

二．控制方式

风机不受控：控制二线电动阀和三速风机，温度达到时，关闭电动阀，风机继续运行。

风机受控：  控制二线电动阀和三速风机，温度达到时，关闭电动阀及风机。

风机联动：  无源联动控制，同阀同步，阀开时联动的开关接通，阀关时联动的开关断开。

二管制：    阀控制只有一路输出（制冷、制热同接一个阀控制）。

四管制：    阀控制有二路输出（制冷接一个阀、制热接一个阀，制冷、制热独立控制）。

四管制控制方式：

三．WIFI连接操作(带WiFi功能机型)WIFI配网：开机状态下长按开关键5秒屏幕左下角图标闪烁表示开始配网

1、在手机上搜索涂鸦智能APP或者扫描二维码，选择对应手机系统版本的APP程序（安卓或者iphone），下载安装APP。

2、安装好涂鸦智能APP后，在手机上点击涂鸦智能图标，新用户要创建账户，点击创建新账户-->同意-->输入手机号码-->输入验证码-->输入账户密码-->完成账户创建。

3、在手机上点击使用已有账户登录，输入手机号码、再输入账户密码、点击登录.

4、添加温控器设备，点击添加设备或者右上角+图标、进入设备选择界面、点击小家电、选择点击只写温控器（WiFi）字样的图标、此时再长按温控器上的电源键5秒钟，左下角出现WiFi图标闪烁、手机上输入当前位置的WiFi地址及WiFi密码、(只支持2.4Gwi-Fi网络)点下一步, 再点击手机上确认指示灯在快闪、再点击下一步进入正在连接状态界面，等待连接出现完成界面点击完成，就可以实现在手机上操作温控器。

5、一台温控器只能连接一台手机，如果另外手机要连接这台温控器，需要备连接的手机退出后才能连接，（退出连接

有两种法：A,在手机上点击需要退出的温控器图标、点击右上角图标，拉到看到移除设备再点击、再点击确认退出设备。B,长按温控器上的电源键5秒钟，左下角出现WiFi图标闪烁，就退出设备连接）

6、共享设置，备连接的手机可以共享给其它手机操作温控器，其它需要共享的手机必须按涂鸦智能APP,点击需要共享

的温控器图标、点击右上角图标、点击共享设置、点击添加共享、输入需要共享的手机号码、再点击完成

四．安装使用注意事项

1、温控器系统前端应加设电源控制开关或单独的电源插座，在不需要控制器系统工作的时候应切断电源。

2、安装时切断电源，配置电源开关，在非工作时切断电源。

3、安装位置应距地 1.4m 左右，避免阳光直射、避风、远离热源。

4、根据底壳接线图连接电路，如果使用的控制器与配备的安装图不相符，请与经销商或工厂联系。

5、根据标示电流配备负载，禁止超载。

五．安装示意图(请交给持有电工证人员安装）

五．接线图：请按底壳丝印接线图为准

1 三线制电动阀及风机盘管接线图


2 二线制电动阀及风机盘管接线图


3 四管制(空调地暖一体)接线图

警告：接线一定按照电气接线图正确接线，切勿将水、泥浆等杂质进入控制器内，否则将会造成器件损坏！

保修（售后）服务：

本产品质量保修期限为两年，自产品售出之日起算，本公司产品均可按规定享受终身售后服务，但超过保修期或非质量问题引起的售后服务，本公司将视情况收取一定费用。
