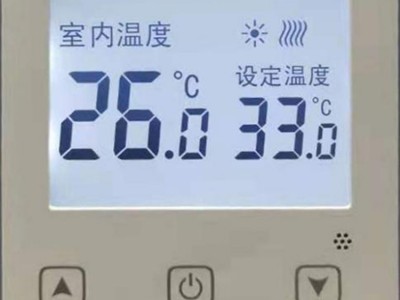

8836采暖温控器安装及使用说明书
地暖温控器18928216918用于分室温控和分户温控地暖系统，通过感应房间温度和设定温度的对比，来控制地暖系统的运行状态。提高舒适度的同时，达到节能的目的。（可选配红外线遥控）（可选配编程功能）。
一．技术参数
电源电压: AC220V, 50/60Hz 自身功耗: <1W
控温精度: ±1℃ 感温元件: NTC
控温范围: 5℃～45℃ 负载电流: 3A（水暖）/25A（电暖）
外形尺寸：86mmX86mmX13mm 外 壳：PC+ABS阻燃
二．安装使用注意事项
1、温控器系统前端应加设电源控制开关或单独的电源插座，在不需要控制器系统工作的时候应切断电源。
2、安装时切断电源，配置电源开关，在非工作时切断电源。
3、安装位置应距地 1.4m 左右，避免阳光直射、避风、远离热源。
4、根据底壳接线图连接电路，如果使用的控制器与配备的安装图不相符，请与经销商或工厂联系。
5、根据标示电流配备负载，禁止超载。
三．安装示意图（请交给持有电工证人员安装）
|
拆开主控板：用 3.5mm 宽的一字改锥沿斜面伸到卡槽 |
取下排线中 4mm,略用力向上撬起，即可打开卡钩子 |
按接线图，接到接线端子上，用螺丝拧紧 |
|
用螺丝将控制器底板固定在墙上的后盖上。 |
将 LCD 板和电源板通过排线连接在一起 |
先成 30 度角挂上上面的两个挂钩稍用力按下侧，卡住上壳，安装完毕 |
四．接线图：请按底壳实际丝印接线图为准
3A水暖接线图
警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！
保修（售后）服务：
本产品质量保修期限为两年，自产品售出之日起算，本公司产品均可按规定享受终身售后服务，但超过保修期或非质量问题引起的售后服务，本公司将视情况收取一定费用。
产品功能和外观可能会和说明书略有差异，请以实际产品为准。
