8808新款风机盘管温控器安装及使用说明书

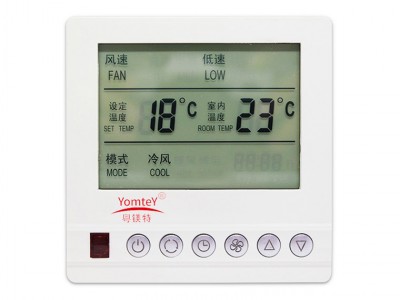

风机盘管18928216918数字显示温控器应用于二管制水系统或风系统的温度控制。通过环境温度和设定温度的比较结果，控制空调系统末端的风机盘管及电动阀、电动球阀或风阀的工作状态，以达到调节环境温度、舒适和节能的目的。温控器采用微电脑控制技术，特大液晶显示屏， 设计优雅，方便易用，通过按键可选择制热、制冷、通风模式，以及设置所需要的室内温度。（可选配红外线遥控）

一．显示状态

★ 工作模式（冷风、暖风、通风）

★ 风机风速（高速、中速、低速、自动）

★ 显示设置温度

★ 显示星期、时间

二．技术规格

温度传感器 ：NTC 热敏电阻 电源电压：AC180~260V,50/60Hz

控制精度 ：±1℃ 自耗功率：< 1W

温度设置 ：16~30℃ 负载功率：< 300W

显示范围 ：-9~99℃ 接线端子：能够连接 2*1.5mm2 或 1*2.5mm2  的导线

工作环境 ：0~45℃ 外    壳：PC+ABS 阻燃

显    示 ：LCD 外形尺寸：86*86*13mm（宽*高*厚） 湿度 ：5~95%RH（不结露） 安装孔距：60mm（标准）

三．安装使用注意事项

1、安装时切断电源，配置电源开关，在非供暖时切断电源。

2、安装位置应距地 1.4m 左右，避免阳光直射、避风、远离热源，具有房间温度代表性的位置。

3、根据底壳接线图连接电路，如果使用的温控器与配备的安装图不相符，请与经销商或工厂联系。

4、根据标示电流配备负载，禁止超载。

5、请参照配备的接线图正确接线。

四．安装示意图（请交给持有电工证人员安装）

五．接线图：请接底壳丝印接线图为准

1 三线制电动阀及风机盘管接线图


2 二线制电动阀及风机盘管接线图

警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！

保修（售后）服务：

本产品质量保修期限为两年，自产品售出之日起算，本公司产品均可按规定享受终身售后服务，但超过保修期或非质量问题引起的售后服务，本公司将视情况收取一定费用。
