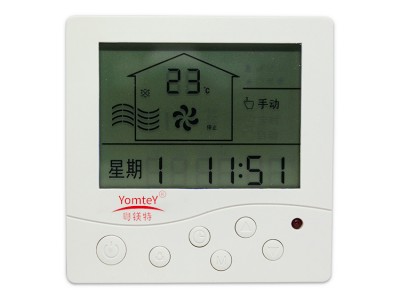

8805风机盘管温控器安装及使用说明书
风机盘管温控器18928216918分为二管制、四管制， 应用于水系统或风系统的温度控制。通过环境温度和设定温度的比较结果，控制空调系统末端的风机盘管及电动阀、电动球阀或风阀的工作状态，以达到调节环境温度、舒适和节能的目的。温控器采用微电脑控制技术，特大液晶显示屏， 设计优雅，方便易用，通过按键可选择制热、制冷模式，以及设置所需要的室内温度。（可选配红外线遥控）
一．技术规格
温度传感器 ：NTC 热敏电阻 电源电压：AC180~260V,50/60Hz
控制精度 ：±1℃ 自耗功率：< 1W
温度设置 ：5~35℃ 负载功率：< 300W
显示范围 ：-9~99℃ 接线端子：能够连接 2*1.5mm2 或 1*2.5mm2
工作环境 ：0~45℃ 外 壳：PC+ABS 阻燃
显 示 ：LCD 外形尺寸：86*86*13mm（宽*高*厚）
湿 度 ：5~99%RH（不结露） 安装孔距：60mm（标准）
二．显示状态 按键功能说明
★ 工作模式（冷风、暖风）
开机/关机键： 选择开机或关机
★ 风机风速（高速、中速、低速、自动） 模式切换键： 进行冷、暖模式切换
★ 显示室内温度 定时设置键： 定时开、定时关设定
★ 显示设置温度 风速切换键： 高、中、低、自动风速切换
温度加、减键： 设定温度升高、降低
三．控制方式
风机不受控：控制二线电动阀和三速风机，温度达到时，关闭电动阀，风机继续运行。
风机受控 ：控制二线电动阀和三速风机，温度达到时，关闭电动阀及风机。
风机联动 ：无源联动控制，同阀同步，阀开时联动的开关接通，阀关时联动的开关断开。
二管制 ：阀控制只有一路输出（制冷、制热同接一个阀控制）。
四管制 ：阀控制有二路输出（制冷接一个阀、制热接一个阀，制冷、制热独立控制）。
四管制控制方式：
|
模式 |
状态 |
风速（高中低） |
冷阀开 |
热阀开 |
|
冷风 |
房间温度大于设定温度 |
通电 |
通电 |
断电 |
|
房间温度小于设定温度 |
断电 |
断电 |
断电 |
|
|
暖风 |
房间温度大于设定温度 |
断电 |
断电 |
断电 |
|
房间温度小于设定温度 |
通电 |
断电 |
通电 |
四．操作说明
|
开关机 |
按＂ |
|
温度设定 |
开机状态下，按＂ |
|
模式选择 |
开机状态下，按＂ |
|
风速选择 |
开机状态下按＂ 在“自动”方式下，风速自动换挡，即当室温与设置温度相差 1℃时，自动选择低速；当室温与设置温度相差 2℃时，自动选择中速；当室温与设置温度相差 3℃时，自动选择高速。 |
|
睡 眠模 式设定 |
开机状态下长按＂ 睡眠开启后，在室内温度到达设定温度或已经运转 1 小时，设定温度将自动升高 1℃，再运转 1 小时后，再升高 1℃，当运转总时间达 8 小时后将停止运转，在 8 小时内共升高 2℃；如果空调处于制热运行模式，则在睡眠方式下运转 1 小时后，设定温度降低 2℃，再运转 1 小时后再降低 3℃，当运转总时间达到 8 小时后空调将停止运转并退出睡眠模式。在 8 小时内共降低 5℃。 |
|
定时开 机设定 |
定时开机：开机状态下短按＂ |
|
定时关 机设定 |
定时关机：开机状态下短按＂ |
|
按键锁定 |
开机状态下同时按＂ |
恢复出厂设置：开机状态下，同时按住＂＂键和＂＂键5秒，屏幕全显闪烁一下后表示恢复出厂设置参数。
故障报警：当传感器出现故障时，显示“Err”或者E1、E2代码并关闭输出，直到解除故障才会恢复正常。
五．高级选项设置
|
显示符号 |
选项内容 |
默认 |
按＂ |
|
01 |
温度补偿 |
-2℃ |
-9℃~+9℃ |
|
02 |
启动温差 |
01℃ |
1℃~+5℃ |
|
03 |
低温保护 |
- - |
1℃~5℃，在设置温度5度时再按＂ |
|
04 |
失电重启 |
02 |
00：上电关机 01：上电开机 02：断电记忆 |
|
05 |
温度下限值 |
05℃ |
0℃~34℃，（如：默认5℃，设置温度时只能调到5℃） |
|
06 |
温度上限值 |
35℃ |
5℃~99℃，（如：默认35℃，设置温度时只能调到35℃） |
|
07 |
风机受控选择 |
00 |
00：不受控（需要配4个继电器电源） 01：受控 |
|
08 |
背光模式 |
00 |
00：10秒钟背光自动熄灭 01：背光常亮 |
|
09 |
系统选择 |
02 |
02：二管制 04：四管制 |
在关机状态下，长按＂＂键和＂＂健5 秒进入高级选项设置，再短按＂＂键切换选项内容，按＂＂键或＂＂键进行调整，调整完开机自动确认保存。
六．安装使用注意事项
1、安装时切断电源，配置电源开关，在非供暖时切断电源。
2、安装位置应距地 1.4m 左右，避免阳光直射、避风、远离热源，具有房间温度代表性的位置。
3、根据底壳接线图连接电路，如果使用的温控器与配备的安装图不相符，请与经销商或工厂联系。
4、根据标示电流配备负载，禁止超载。
5、请参照配备的接线图正确接线。
七．安装示意图（请交给持有电工证人员安装）
|
拆开主控板：用 3.5mm 宽的一字改锥沿斜面伸到卡槽 |
取下排线中 4mm,略用力向上撬起，即可打开卡钩子 |
按接线图，接到接线端子上，用螺丝拧紧 |
|
用螺丝将温控器底板固定在墙上的后盖上。 |
将 LCD 板和电源板通过排线连接在一起 |
先成 30 度角挂上上面的两个挂钩稍用力按下侧，卡住上壳，安装完毕 |
八．接线图：请接底壳丝印接线图为准
1 三线制电动阀接线图
2 二线制电动阀接线图
3 风机联动电动阀接线图
4 风机四管制电动阀接线图
警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！
保修（售后）服务：
本产品质量保修期限为两年，自产品售出之日起算，本公司产品均可按规定享受终身售后服务，但超过保修期或非质量问题引起的售后服务，本公司将视情况收取一定费用。
产品功能和外观可能会和说明书略有差异，请以实际产品为准。
