双筒水封式防爆器双重保护 FHQ瓦斯管路防回火装置参数

双筒水封式防爆器双重保护 FHQ瓦斯管路防回火装置参数

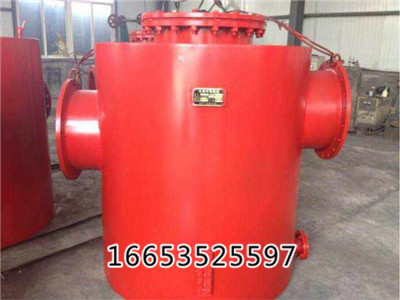

STFB型双筒水封式防爆器属于双罐结构的水封式防爆器，安装在抽放瓦斯泵吸气侧和排气端的管路上，靠防爆器底部的水封保护井上井下、抽放泵站设备及用户；当瓦斯抽放时气体经由进气弯管进入水中，然后从水中析出，经出气弯管排除，由水封将进、出气管路隔离；当一端发生爆炸时，在水封的隔离下不能形成连贯爆炸，此时泄压装置的胶板被冲开泄压，保护了井上井下、抽放泵站设备及用户。

水封式防爆器由1、进气管；2、出气管；3、防爆盖胶板；4、支撑架；5、放水阀；6、水位观察窗；7、手动加水装置等组成。

一、FHQ瓦斯管路防回火装置主要技术规格：

1、长 度：1500～2500(mm)

2、重 量：300～1650kg

3、铜 网 层数：6层

4、铜网管直径：DN400～DN1200(mm)

产品使用说明

1、将水封式防爆装置按进、出口端，安装在抽放瓦斯泵吸气侧和排气端的管路上。连接完毕后，从装置上端的进水阀注入水，水位可通过计位板观察，水位不能高过支撑挡板，应当保持在液位计上下警戒线中间位置。使用过程中，关闭进水阀。

2、产品使用必须在铭牌的标定压力范围内使用，使用过程中应当定期观察水位并做检修，如出现瓦斯泄露，应当立即停止使用。

产品的技术特点

双筒水封式防爆器采用双罐结构，其水封水位观测直观、能够快速有效排污、操作简单、连接方便、安装防护性好、耗水量小且水封水位恒定、工作阻力稳定、泄压部件承压强度大等优点，并形成大、中小系列产品、满足不同客户的要求。
