【凌琛管道外对口器介绍】

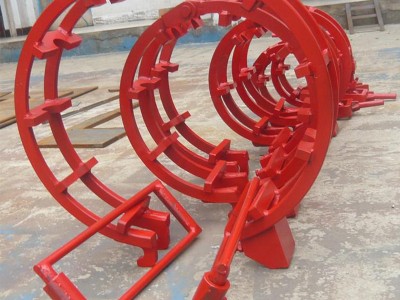

管道外对口器是管道建设过程中必不可少的施工机具，在线路连头碰口、管日组对、站场管件安装施工中广泛使用。外对口器的显著特点是依靠人工动力，结构简单，操作方便，因而深受施工单位的欢迎。外对口器在管道建设工程中，包括线路连头碰口、管口组对、站场管件安装中广泛使用，各种工况对外对口器使用提出了不同的技术要求，因此，外对口器功能必须满足工程实际需要，并且形式多样。

【凌琛管道外对口器制作工艺流程】

1.用厚20mm材质为16Mn或35#的钢板在车床上车一环板，使环板的内径D1比管子外径D大3mm，即D1=D+3mm，环板的宽度为80mm，即环板外径D2=D1+160mm

2.在环板上焊接4个校圆压块，开4个校圆楔子孔，校圆压块及校圆楔子孔在圆环上沿圆周错开均布。校圆压块及校圆楔子孔的数量可以根据实际情况进行增加，但其总数应为偶数并沿圆周均布，校圆压块用厚16mm、材质为16Mn或35#钢板制作，为保护管口两端防腐层，其两端各倒一坡口。

3.在环板上开槽后将校圆压块塞入环板内进行塞焊，焊接时应注意校圆压块的底部必须与环板内环齐平且必须保持水平。

4.将环板切割成上、下两部分，在一侧安装旋转轴，旋转轴的安装就是在上半环板上钻一个螺栓孔，在下半环板的两侧各焊接一块钢板，并在钢板上也各钻一个螺栓孔，穿入螺栓后即可。制作螺栓轴时应注意，必须在环板切割成上下两部分前将螺栓孔的位置确定好，以保证对口器的同心度；将环板外侧切割成圆弧状，以利于对口器旋转顺畅。在另一侧安装千斤顶组件。

5.在上半环板焊接一段D34mm*4mm的无缝钢管，钢管的长度以能够容纳千斤顶即可，不宜过长以减小受力臂的长度。在D34*4mm的无缝管内穿入一个M24的双头螺栓，在M24双头螺栓的两端挂两块用厚20mm的钢板制成的挂板，挂板的长度应根据千斤顶的高度和行程来确定。

6.在挂板的底部焊接一块固定千斤顶用的厚20mm的钢板。固定千斤顶时应使千斤顶能够拆卸以利于维修及更换。液压千斤顶的规格可根据对管子的外径、壁厚及材质进行选择，一般为3t，在下半环板上用厚20mm的钢板焊接下顶板，下顶板的焊接也应塞入环板内进行塞焊。应注意下顶板的上部与下半环板的上部的距离为10mm，并应使下顶板水平。

这样，一个液压外对口器就制成了，为了减轻对口器的重量，可以在环板上钻减重孔，其直径及数量可根据实际情况灵活掌握。
