【凌琛预应力波纹管制管机-预应力螺旋管成型机用途机特点】

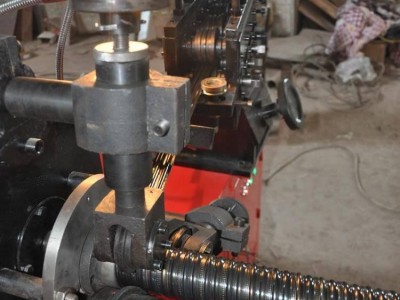

135型制管机是制作预应力工程混凝土用金属波纹管的专用设备，采用镀锌或冷轧辊钢带卷制成双波形经咬边扣压而成波纹管，可以生产Φ35~Φ130以内各种直径的单、双波金属波纹管。本机生产的波纹管主要应用于用于后张法的预应力混凝土桥梁、大型建筑等工程中的预应力成孔。该机体积小、结构紧凑、效率高、操作维护简单，适用于施工现场和工厂集中生产使用。

【凌琛预应力波纹管制管机-金属波纹管加工速度及工作流程】

波纹管制管机产管速度：φ35-φ58 速度8-10m/min；φ60-φ85速度7-9m/min；φ90-φ115速度5-7m/min； φ120-φ135速度2-4m/min

波纹管制管机（图文）工作流程:

原料(钢带)→清洗槽→导带架→成形轧辊→缠绕模头→咬边扣压→成管→切割。

【凌琛预应力波纹管制管机-金属波纹管机操作说明】

1、成形轧辊调整时，请勿把弹簧顶杆压太紧,造成螺距太小，并造成压力过大，使电机负荷过重影响效率，长时运作还易烧电机。

2、成形轧辊压出钢带左侧向上折边顺直切入螺旋套舌口根部，与螺

旋形成同一角度。

3、螺旋套的位置，舌口应在模头圆弧Z高点，当模头旋转时与模头

之间无严重摩擦。

4、缠绕钢带时，用手盘皮带轮进行缴钢带咬扣。

5、翻边轮放置，轮尖接触模头的位置应距螺旋套舌口尖端

2mm，调整时勿太用力，以免轮尖挤压钢带压裂。

6、压边轮紧贴钢带，使钢带上、下折边沿着翻边轮与压边轮之间滑

走扣紧，调整压边轮也勿需太大力，以免易压裂或压蹦翻边轮。

7、压花轮与直齿轮，应根据折扣边的角度，放置轮走向与边的角度

应基本一致，调整时以压紧、有明显压痕即可。

8、压紧轮，根据扣好压边的边沿，角度稍微向右摆，力度以手力扭

紧，出管时再根据情况调节。

9、调节翻边轮、压边轮伸缩叉及压花轮、压紧轮推进筒的力度尽可

能不使用扳手来旋扭，以免造成受力过大或不均时顶主轴变形。

10、接驳钢带（1）钢带接头处以剪斜(约30°角)口为佳，两端搭接约3～4cm并对齐两边，用6～8kw点焊机点焊,点位以距钢带边3mm及中心点，焊8～9个点为宜。（2）手工接钢带时接头口要剪平，并剪掉尖角（5×45°），然后折约5mm长度，两边接头对扣并锤平紧贴，把固定弹簧两端的螺杆松开，穿好钢带后在上紧，此接法再过轧辊时要缓慢，切忽快速以免脱扣。
