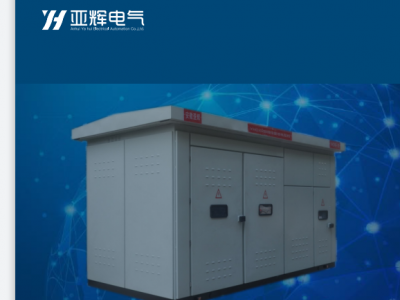

一、装置概述
电力系统中性点的接地方式是一个技术性很强的问题，它涉及到技术、经济、安全等诸多方面。目前电力系统的接地方式主要分为两大类：有效接地和非有效接地。有效接地系统又分为直接接地和小电阻接地两种；非有效接地分为不接地、谐振接地和高阻接地等。
有效接地系统具有过电压水平低，单相接地故障点查找方便的优点，但其安全性和供电可靠性相对较差。非有效接地系统具有供电可靠性高、安全性好的优点，但其过电压水平较高，单相接地故障点的查找难度较大。
随着城市电网的发展，中压电网结构有了很大变化，电缆线路的比重逐年上升，出现了以电缆为主的配电网，对地电容电流剧增(许多城市配电网的对地电容电流已经超过200A)。在此情况下，采用中性点不接地或经消弧线圈接地方式，在发生单相接地故障时会产生很高的过电压，持续时间长，包括工频过电压、弧光接地过电压、各种谐振过电压，其绝缘损坏后不能自行恢复，如不及时消除掉故障，容易使故障扩大。对设备绝缘和氧化锌避雷器的安全运行造成严重的威胁。对电网中大量的进口设备的绝缘威胁更大。
采用有效接地系统(小电阻接地系统)虽然可以快速切除故障，但存在着供电可靠性和安全性较差，对弱电的干扰严重，断路器的维护工作量大等问题。
本装置目的在于提供一种非线性中性点接地电阻，具有体积小、结构简单、性能稳定等特点。本装置既降低了电力系统的过电压水平，又保证了系统的供电可靠性，同时对单相接地故障选线的准确率不会产生影响。因此本装置同时兼有了中性点非有效接地和有效接地系统两者的优点。
传统技术
非有效接地系统主要有不接地、高阻接地和消弧线圈接地三种。
不接地系统主要是用在架空线路和网络较小的系统中，具有造价低、结构简单、供电可靠性和安全性均较高、电磁干扰较小等优点，在我国传统电网中占较大的比例，但其过电压倍数较高。随着电网规模的扩大，电缆的大量应用，接地电容电流越来越大，其在发生单相接地时，电弧不能自熄，会产生很高的过电压，已不适应现代电力发展之需要。
高阻接地比不接地系统的过电压水平稍低，目前在发电厂用电系统采用的较多，高阻主要是用来泄放谐振和单相接地的电磁能量，同时增加选线的准确率。其在发生单相接地时仍然可以维持运行一段时间，具有较高的供电可靠性和安全性。但仍然存在着过电压水平较高的缺陷，对接地电容电流较大的电网仍不能适应。
消弧线圈接地是针对单相接地电容电流超过10A以上的电力系统，利用电感电流补偿接地电容电流，使单相接地残流较小，延缓故障的发展，同时使接地相恢复电压的上升速度得到缓和，使接地故障在电流过零后不易重燃。该系统具有很高的供电可靠性和安全性。但其存在着过电压倍数高，精确调谐难度大，选线准确率低，组件多，结构复杂，装置自身故障率高，不利于电网的远景规划等缺点。
有效接地系统
中压电网的有效接地主要是采用小电阻接地方式。小电阻接地系统的主要优点是过电压水平较低，能够迅速查找接地故障点并对故障点进行及时切除或隔离，但却存在供电可靠性较差的缺点。
供电可靠性已成为电力系统发展水平的重要考核指标，小电阻接地系统在发生单相间隙性弧光接地或其他因素引起的短时接地时，不能熄弧，必须立即跳闸，这不仅增加了断路器的维护工作量，对生产工艺连续性较强的用户也是不适应的。不能满足现代人们的生活要求；另外其安全性也较差。小电阻接地系统在发生单相接地时，接地电流很大，由此形成的跨步电压较高，对接地故障点附近的人身安全产生很大威胁，在人们的生活和生产中，如果不慎触电，生还的概率极小。同时接地电流引起的地电位升高对低压设备的安全也产生严重威胁；还有对通讯的干扰严重。现在电子设备的应用是越来越广泛，其抗干扰能力很低，小电阻接地系统在发生单相接地时，其较大的接地电流对通讯线路、通讯设备以及二次线路和设备等将产生很大的干扰。
