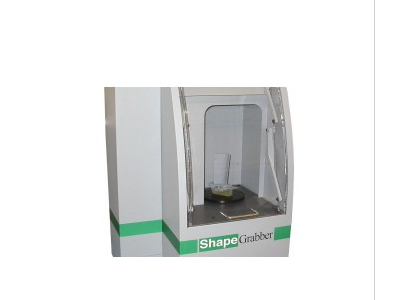

线激光扫描测量仪 ShapeGrabber Ai310
注射成型塑料及医疗应用中植入物等产品重量轻、设计灵活、外形复杂。从骨科植入物和假体等到实验室设备和医疗器械，模塑件可被制成非常复杂的形状来优化其重量和强度。这些复杂的形状使成型塑料零件的一些尺寸，如果用常规的坐标测量的方式进行评估是非常困难的。
医疗设备制造者的福音
ShapeGrabber® 三维线激光扫描仪是快速准确检测医疗设备完整形貌的理想工具，甚至在没有三维实体图的情况下，也可以实现逆向实体重塑。
l 严格的质量控制措施适用于精密注塑成型塑料
l 在几分钟内捕获数百万的数据点，准确反映真实的表面几何形态
l 扫描结果可直接与CAD 3D模型进行比对，简便易用
l 扫描数据提供准确和及时的原型反馈,允许更快更好的零件设计和过程优化
有了ShapeGrabber® 三维线激光扫描仪，不再需要依靠卡尺或缓慢的CMM来采集样本点。ShapeGrabber可检测整个零部件,快速放心地做出工件合格/不合格的判定。
ShapeGrabber在注射成型塑料组件上的应用
ShapeGrabber三维激光扫描仪在注塑塑料零件上尤其具有使用价值，因为它可以：
l 准确测量复合曲线的复杂形状
l 有效探测翘曲、扭曲、弯曲和收缩，解决装配问题
l 扫描任意尺寸、材质、颜色的工件
l 几分钟完成获数百万数据点的扫描
l 结果的可视性可更快找出问题的根源
l 工件无需固定在昂贵的夹具上，明显节约成本
l 扫描结果记录在自动生成的报告内，向客户提供质量保证过程的一个环节
基本技术规格 — Ai310， 配备SG156扫描头：
数据采集速率: 每秒39,000 至350,000个数据点
扫描行程: 高 300 mm (12 in)，直径 200 mm (8 in)
激光等级: CDRH Class II / IEC Class 2M
报告类型：: 色差图, By-out boxes, 表格，截面图, GD&T, 列表
报告格式: Excel, Word, HTML, PDF
