Cobra |
2D |
3D |
|
测量范围 (XY) |
50 mm(Y) |
50 mm(Y) x 100 mm (X) |
|
z小步长 |
0.001 mm |
0.001 mm |
|
传感器类型 |
DRS 300 |
DRS 500 |
DRS 2000 |
DRS 8000 |
|
捕获范围 (Z) |
0.3 mm |
0.5 mm |
2 mm |
8 mm |
|
精度* (µm) |
1.0 |
1.0 |
10.0 |
40.0 |
|
光斑尺寸 (µm) |
7 - 12 |
16 - 23 |
32 - 48 |
60 - 85 |
|
相隔距离** (mm) |
17 mm |
17 mm |
31.5 mm |
50 mm |
*捕获范围内的精度
**相隔距离是指传感器的z低点到Z轴捕获范围中心的距离.

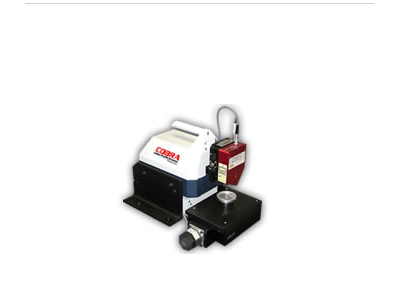

Cobra 3D 激光轮廓扫描仪
关于区域性能的更多信息
Cobra™ 3D 增加了一个自动化X轴 ，使扫描区域大至 2" x 2".
Scan-X® 软件 更容易扫描并分析结果
特征:
-
在 X 和 Z 轴 测量轮廓
-
激光扫描分辨率达 5 微英寸
-
通用型– 可在桌面使用或 直接安置在工件上
-
Scan-X 测量软件 ，带简单易用的绘图界面
Cobra 3D 使用 DRS™ (数字范围传感器)技术, 自动化 X 和 Y 轴运动, 重型花岗岩底座, 以及 Scan-X 软件
Scan-X 软件使扫描更简单. 可查看并分析你所需要的尺寸信息。系统核心是已得到验证的DRS 技术, 结合精确的马达控制, 和数据分析软件. 因此Cobra 3D 扫描只需在表面上移动 DRS传感器, 不需要特殊的夹具.
|
详细规格 |
|
标准配置 |
Cobra 激光轮廓扫描仪（带自动化X轴平台）, 安装花岗岩板; 一个DRS传感器(如下); Scan-X 软件 |
|
数据速率 |
1000 点每秒; 用户配置 |
|
DRS-300 Sensor |
5 微英寸 动态分辨率 ，范围 0.012" |
|
DRS-500 Sensor |
5 微英寸 动态分辨率 ，范围 0.019" |
|
DRS-2000 Sensor |
40 微英寸动态分辨率 ，范围0.078" |
|
DRS-8000 Sensor |
160 微英寸动态分辨率，范围 0.315" |
|
每次扫描z大读取 |
5000 |
|
z大 X 扫描长度 |
4.0" (100 mm) |
|
z大 Y 扫描长度 |
2.0" (50 mm) |
|
Z 调整范围 |
2.0" (50 mm) |
|
z小步长 |
0.00004" (0.001 mm) |
|
选项 |
PC 工作台 (来电咨询z新细节), 校准基准, 额外的 DRS 传感器 |
|
电源要求 |
100 - 240 vac, 50 - 60 Hz, 2.0 amps |
|
喉口深度 (底座到激光光斑 ） |
2.75 - 4.75" (70 - 120 mm) |
|
尺寸 |
20 x 24 x 16" (500 x 610 x 400 mm) |
|
大概重量 |
175 lb(80 kg) 不含计算机 |
|
重要特性和选项 |
|
可视相机选项 |
|
在 Cobra 上安装一个 video camera 实现实时图像. |
|
应用 |
|
