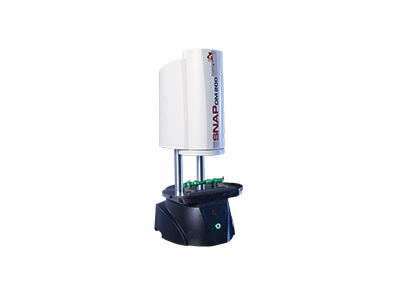

QVI® SNAP™也许是您的工厂中z为高效的品控设备之一。SNAP让复杂的测量变得容易而不失精准。只要将工件放在平台上，选择程序，然后按运行键即可。
唾手可得的宽幅大照片
SNAP在其宽大的78毫米视场内能够测量任何工件。远心光学镜头在z高放大倍率下精确测量超过35mm厚的工件，或在z低倍率下测量达75mm厚的工件。当向下调节了75mm的平台后，就可测量超过100mm厚的工件。
高解析度的视频
兆像素级的定制摄像头有着高解析度的视频图像效果。无须移动工件，仪器自带的Video™图像处理器可在视窗任意角度调整焦距，并单独测量任何一个微小细节，分辨率可达50纳米。
灵活的照明系统
SNAP只使用高亮度的LED冷光灯作为照明系统。SNAP配备了用于轮廓投影的背光，成直角的顶光可观测到钻孔和气孔内径，8扇区可编程的环型光提高了工件表面特征的对比度，有了这三种照明，就可很方便的选择使用适合不同工件的灯光或灯光组合。
Measure-X 2D测量软件– 发挥到极致的性能
Measure-X 2D测量软件可在一个程序内完成一整套特征测量，不论你有多少个测量点或测量步骤。编程也是非常便捷的——从CAD导入开始，测量样件，或放置好一个工件后，直接测量。Measure-X独特的AutoCorrelate功能允许工件随意放置—— 用户无须进行工件定位，SNAP会自动识别工件，进行测量。
| RAM SANP 系列 | ||||
| 型号 | QVI SNAP | QVI SNAP DM200 | QVI SNAP DM350 | |
| 行程（mm） | X | 78 | 250 | 450 |
| Y | 78 | 100 | 450 | |
| Z | 75 | 75 | 75 | |
| 外形尺寸（mm） | X | 340 | 420 | 1160 |
| Y | 420 | 610 | 1650 | |
| Z | 750 | 880 | 1640 | |
| 工作台承重（KG） | 4 | 4 | 30 | |
| 机台重量（KG） | 43.5 | 56 | 980 | |
| 重复性 | 高倍2um 低倍5um | 高倍2um 低倍5um | 高倍2um 低倍5um | |
| 测量精度 |
低倍10 µm + L/150 高倍5 µm + L/150 |
低倍10 µm + L/150 高倍5 µm + L/150 |
低倍10 µm + L/150 高倍5 µm + L/150 |
|
| 测量软件 | Measure-X | |||
| 光学系统 | 全景镜头，双倍率，图像自动校准 | |||
| 摄像机 | QVI百万高黑白数码相机，像素点大小5.5um | QVI百万高精密黑白数码相机，像素点大小2.2um | QVI百万高精密黑白数码相机，像素点大小2.2um | |
| 可视范围 | 低倍78mm 高倍9.75 | 低倍100mm 高倍25mm | 低倍100mm 高倍25mm | |
| 图像处理 | SNAP 先进的图像分析单元，256级灰度，10:1 - 50:1 像素的分辨率 | |||
| 摄像机景深 | 低倍38mm 高倍4.75 | |||
| 光源 | 轮廓光 | LED冷光源，亮度连续可调 | ||
| 形环灯光 | 可编程8区智慧灯(红色，绿色或区域可调节） | |||
| 表面光 | LED冷光源，亮度连续可调 | |||
| 选配功能 | TTL激光选项，具有自动聚焦和扫描功能 | |||
| 可编程多色环形灯(PRL)选项 | ||||
| SNAP 200可视范围可选配:低倍78mm 高倍19.5mm | ||||
| 高像素摄像头 | ||||
| AMF 光学扫描 及 选配Measure-x Elements,MeasureFit等软件 | ||||
| 操作系统及电脑 | Win7 操作系统 电脑配置: I3 CPU 4G内存 250G硬盘 DVD刻录光盘 24寸LED显示器 | |||
| 电源 | 220 V ± 10%，50 Hz（用电设备要求接地可靠：接地电阻小于4欧姆） | |||
| 工作环境 | 20℃± 2℃，温度变化＜2℃/hr，湿度30% ~ 50% | |||
| 振动＜0.0015g，低于15Hz | ||||
