加工定制：是 |
品牌：QVI |
型号：SNAP |
|
测量范围：视场范围78mm~19.5mm (对角线) |
外形尺寸：870x420x750（mm） |
重量：43.5 kg（kg） |
精度（E2):10um+L/150(低倍率）, 5um+L/150（高倍率）

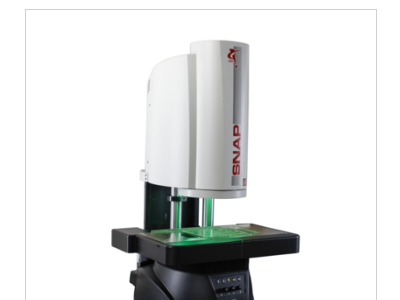

QVI®SNAP™也许会是您生产车间z有生产力的机器。SNAP先进的视频成像技术使得复杂的测量变得极为简单，只需按一个按钮就能测量整个零部件。
|
SNAP |
高倍率 |
低倍率 |
|
视场 (FOV) |
9.75 mm |
78 mm |
|
景深 (DOV) |
4.75 mm |
38 mm |
|
可重复性 |
2 µm |
5 µm |
|
精确度 |
5 µm |
10 µm |
整机概况
SNAP的远心光学系统拥有78mm宽大的视场，以及一个大景深，可以测量许多不同尺寸和形状的工件。75mm垂直工作台调整范围，SNAP有足够的测量体积去测量各种各样的零部件。
高清视频
兆像素数码摄像机能提供高清视频图像。先进的图像处理技术能让您在视场内任意部位变焦以隔离和测量细微至50纳米分辨率的细节—无需移动测量工件。
灵活的照明光源
SNAP包含三各LED照明系统:轮廓投影用的背光，用于探测孔和凹槽的直照顶光，和一个用于凸显表面特征的8区双色环光。拥有测量各种部件需要的完美光源组合。
Measure-X 2D –超强功能
Measure-X®2D测量软件提供全方位测量特征及同一程序下无限制点或步骤数量。
要运行一个工件程序，只需放置工件和按。Measure X 2D独特的自动关联功能可以自动锁定测量工件，无需人工操作。
建立测量程序也非常容易—从CAD制图开始，工件样板，或直接由SNAP操作和测量。
| RAM SANP 系列 | ||||
| 型号 | QVI SNAP | QVI SNAP DM200 | QVI SNAP D*** | |
| 行程（mm） | X | 78 | 250 | 205 |
| Y | 78 | 100 | 105 | |
| Z | 75 | 75 | 75 | |
| 外形尺寸（mm） | X | 340 | 420 | 750 |
| Y | 420 | 610 | 583 | |
| Z | 750 | 880 | 900 | |
| 工作台承重（KG） | 4 | 4 | 4 | |
| 机台重量（KG） | 43.5 | 56 | 60 | |
| 重复性 | 高倍2um 低倍5um | 高倍2um 低倍5um | 高倍2um 低倍5um | |
| 测量精度 |
低倍10 µm + L/150 高倍5 µm + L/150 |
低倍10 µm + L/150 高倍5 µm + L/150 |
低倍12.5 µm + L/150 高倍5 µm + L/150 |
|
| 测量软件 | Measure-X | |||
| 光学系统 | 全景镜头，双倍率，图像自动校准 | |||
| 摄像机 | QVI百万高黑白数码相机，像素点大小5.5um | QVI百万高精密黑白数码相机，像素点大小2.2um | QVI百万高精密黑白数码相机，像素点大小2.2um | |
| 可视范围 | 低倍78mm 高倍9.75 | 低倍100mm 高倍25mm | 低倍100mm 高倍25mm | |
| 图像处理 | SNAP 先进的图像分析单元，256级灰度，10:1 - 50:1 像素的分辨率 | |||
| 摄像机景深 | 低倍38mm 高倍4.75 | |||
| 光源 | 轮廓光 | LED冷光源，亮度连续可调 | ||
| 形环灯光 | 可编程8区智慧灯(红色，绿色或区域可调节） | |||
| 表面光 | LED冷光源，亮度连续可调 | |||
| 选配功能 | TTL激光选项，具有自动聚焦和扫描功能 | |||
| 可编程多色环形灯(PRL)选项 | ||||
| SNAP 200可视范围可选配:低倍78mm 高倍19.5mm | ||||
| 高像素摄像头 | ||||
| AMF 光学扫描 及 选配Measure-x Elements,MeasureFit等软件 | ||||
| 操作系统及电脑 | Win7 操作系统 电脑配置: I3 CPU 4G内存 250G硬盘 DVD刻录光盘 24寸LED显示器 | |||
| 电源 | 220 V ± 10%，50 Hz（用电设备要求接地可靠：接地电阻小于4欧姆） | |||
| 工作环境 | 20℃± 2℃，温度变化＜2℃/hr，湿度30% ~ 50% | |||
| 振动＜0.0015g，低于15Hz | ||||
