高产出、高精度尺寸测量系统
|

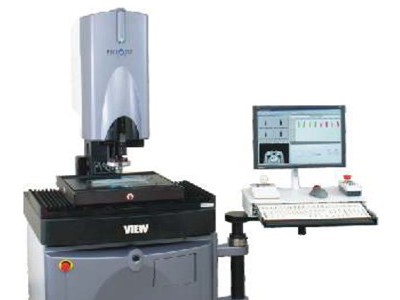

VIEW Pinnacle 250影像测量仪有着非凡的精度和生产率，优异的MTBF性能，以及在同类型自动测量系统中z低的购置成本。其独特的可编程多色环形灯(PRL)选项运用红、绿、蓝、白LED照明，可轻松应对z苛刻的应用。z新型的直性运动控制技术造就了运行速度z快、z为可靠的免维护平台，满足从无尘室到工厂车间的生产环境中，大容量、高性能的操作。 可选的软件包增强系统的通用性： l CAD 导入(DXF/IGES) 软件 l 形状拟合和分析软件 l 离线编程软件 l QC-Calc™ Statistical Process Control (SPC) —实时分析和报告软件 Elements™ CAD To Measure测量软件 |
特征：
- 测量范围：250 x 150 x 100 mm
- 25公斤承载力
- 亚微米的光栅尺分辨率
- X-Y无阻力线性马达驱动，平台速度400 mm/秒
- Z轴DC伺服回转马达驱动，100 mm/秒
- 误差映射：在XY平面非线性二维纠错
- 双重放大光学系统，固定镜头，内部放大1-4倍
- 可编程LED平台背光及同轴表面光照明
- 可编程多色环形灯(PRL)选项
- TTL激光选项，具有自动聚焦和扫描功能
- SpectraProbeTM 高分辨率彩色传感器选项
- 先进的图像处理性能，快速、精确、稳健
- 双通道，数字式，1.4兆像素的单色相机; 4:1的比例
- 次像素精度： 1/10 - 1/50 pixel
- 独立的Anthro Cart Operator工作站
- 强大的测量软件和数据分析工具可供选择
- 平均无故障工作时间 MTBF ≥ 8,000 小时
Pinnacle 的应用范围包括：
半导体/电子
BGA, μBGA, CSP, 倒装芯片, MCM, bump-on-die
引线框，引线接合，柔性线路板，连接器
SMT元件贴装
锡膏/环氧数脂胶点
芯片载体和托盒
喷墨打印机墨盒
光纤组件和MEMs
数据存储
悬置件
滑块和悬臂组(HGA)
磁盘介质基板
精密注塑和机加工件
模具和刀具
医疗设备
燃料喷射部件
手表组件
