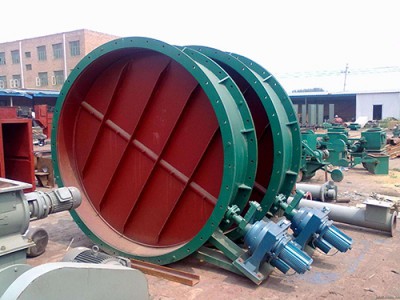

通风蝶阀

沧州奎达环保设备有限公司生产的通风蝶阀应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。本类阀门在管道中一般应当水平安装。

沧州奎达环保设备有限公司生产的蝶阀是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。

通风蝶阀是一种非密闭型蝶阀。

主要产品：大型通风蝶阀，电动通风蝶阀，泄露率为0，通风蝶阀。

结构特点：

1.采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。

2.内无连杆、螺栓等、工作、使用寿命长。可以多工位安装，不受介质流向影响

用途

通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

安装要点编辑：

1.安装位置、高度、进出口方向符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

2.阀门安装前进行外观检查，阀门的铭牌应符合现行标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243要求。
