矿用窄轨铁路道岔系列，矿用窄轨铁路道岔系列产品介绍

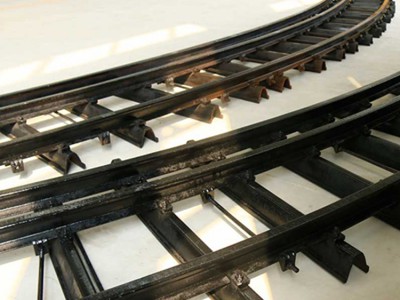

矿用窄轨铁路道岔系列

矿用窄轨铁路道岔系列产品介绍

矿用窄轨铁路道岔标准设计共有615、715、915、622、722、922、630、730、930、938、643十一个系列，设计共完成166个品种。

矿用窄轨铁路道岔系列型号组成说明

（1）型号第一个字母Z代表窄轨铁路道岔类型代号；

（2）型号第二个和第三个字母、DK,DC,DX,JD,DZ,JC,TX分别代表单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线道岔的型式代号。

（3）主要参数中第一段数字的6、7、9、分别代表道岔轨距，6=600，7=700，9=900mm,主要参数第一段数字的15，22，30，38，43，分别代表道岔轨型，kg/m。

矿用窄轨铁路道岔系列基本知识

道岔是个大家族，z常见的是普通单开道岔。它由转辙器、连接部分、辙叉及护轨三个单元组成。转辙器包括基本轨、尖轨和转辙机械。

矿用窄轨铁路道岔系列故障及处理方法

1.了解道岔故障情况

首先询问车站值班员故障现象，然后在控制台上操纵道岔试验。

2.登记道岔停用设备

3.判断是道岔室内还是室外的原因

①如果是单动道岔，在操动时控制台的电流表有指示，说明动作道岔的电已送至到道岔。如果这时道岔不能操到规定位置，是室外原因。在操动道岔时，如果控制台的电流表没有指示，首先到机械室的室外分线盘测量该道岔有没有电压，如果有电压说明动作道岔的电已送出，是室外故障。

②如果是双动道岔，在操动时控制台的电流表动一下就不动了，说明动作道岔的电已送到了一动道岔，故障出在一动道岔以后，是室外故障。

③如果道岔定、反位都能操动，就是没有表示。用万用表交流250v档，在分线盘测量X1(或X2）与X3间有无交流110V左右电压，如果有电压，则是室外故障，否则是室内故障。
