一、 概述
脉冲阀指受电磁或气动等先导阀的控制，能在瞬间启闭高压气源产生脉冲的膜片阀。
电磁脉冲阀：指将电磁阀、先导阀与脉冲阀组合在一起，直接受电信号控制的膜片阀。
二、 定义
电磁脉冲阀的作用：
就是控制油路中油压的大小。一般安装在主油路或减振器背压油路中，以减少换档和锁止解锁时的油压冲击，使设备运行保持平稳状态。
按阀进出口的角度及进气口的形式可分为三种：

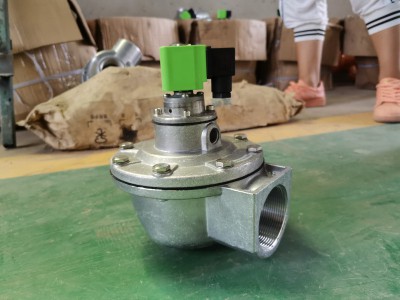

a) 直角式电磁脉冲阀：阀体进出口成直角，直接受电信号控制的膜片阀；
b) 直通式电磁脉冲阀：阀体进出口成180度，直接受电信号控制的膜片阀；
c) 淹没式电磁脉冲阀：阀体进气口淹没在气包内，直接受电信号控制的膜片阀。
除了常规三种电磁阀外还有一种旋喷吹用大口径超低压电磁脉冲阀。
三、 电磁脉冲阀的规格
1、直角式电磁脉冲阀规格表
|
型号 |
口径 |
接口直径 |
工作电压 |
|
|
|
连接螺纹 |
公制 |
||||
|
TMF-Z-20 |
3/4〃 |
G3/4〃 |
20 |
DC24V |
0.3-0.6MPa |
|
TMF-Z-25 |
1〃 |
G1〃 |
25 |
||
|
TMF-Z-40 |
11/2〃 |
G11/2〃 |
40 |
||
|
TMF-Z-40S |
11/2〃 |
G11/2〃 |
40 |
||
|
TMF-Z-50S |
2〃 |
G2〃 |
50 |
||
|
TMF-Z-62S |
21/2〃 |
G21/2〃 |
62 |
||
|
TMF-Z-76S |
3〃 |
G3〃 |
76 |
||
2、直通式电磁脉冲阀规格表
|
型号 |
接口 |
A |
B |
C |
E |
|
|
口径 |
连接螺纹 |
|||||
|
TMF-T-20 |
20mm |
G3/4〃 |
96 |
135 |
18 |
96 |
|
TMF-T-25S |
25mm |
G1〃 |
127 |
180 |
25 |
112 |
|
TMF-T-40S |
40mm |
G11/2〃 |
127 |
200 |
35 |
127 |
|
TMF-T-50S |
50mm |
G2〃 |
160 |
220 |
41 |
160 |
|
TMF-T-70S |
70mm |
G21/2〃 |
200 |
243 |
50 |
200 |
3、淹没式电磁脉冲阀规格表
|
型号 |
口径 |
A |
B |
C |
D |
E |
F |
重量（kg） |
|
|
连接螺纹 |
公制 |
||||||||
|
TMF-Y-25 |
1〃 |
25 |
35 |
33 |
140 |
96 |
|
|
0.8 |
|
TMF-Y-40S |
1.5〃 |
40 |
48 |
40 |
182 |
112 |
135 |
132 |
1.3 |
|
TMF-Y-50S |
2〃 |
50 |
60.5 |
30 |
188 |
202 |
178 |
180 |
2.5 |
|
TMF-Y-62S |
21/2〃 |
62 |
75.5 |
35 |
196 |
230 |
202 |
208 |
3.2 |
|
TMF-Y-76S |
3〃 |
76 |
89.5 |
35 |
200 |
247 |
219 |
227 |
3.5 |
四、 结构
脉冲阀由电磁阀、小阀体、大阀体、小膜片、弹簧、大膜片构成，阀体材质为合金铝。
五、 工作原理
膜片把电磁脉冲阀分成前、后两个气室，当接通压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处理“关闭”状态。
六、 技术要求
1、 产品的工作压力为0.1MPa-0.7MPa，介质为经过除油、除水处理的空气。
2、在产品标称气源压力状态下，电磁阀的工作电压为额定电压的85%时，电磁脉冲阀的开启响应时间应小于0.03S。
3、工作气源压力为0.1MPa时，即可使脉冲阀关闭。
4、产品应能承受0.8MPa的气源压力。
5、在规定的环境条件下，电磁线圈对外壳的绝缘电阻应大于1MΩ。
6、在室温为5度-35度，相对湿度不超过85%的条件下，电磁线圈对外壳能承受50HZ、250V的电压，历时1min无击穿现象。
7、电磁脉冲阀在承受频率为20 HZ、全幅值为2mm、历时30min的振动后应能正常工作。
8、在正常使用条件下，膜片累计使用寿命应大于80万次。
9、阀的外表无明显涂层剥落、划痕、毛刺等损伤。
10、旋喷吹用大口径超低压电磁脉冲阀供气压小于0.1MPa，使用压缩空气，不受管网同时用气的影响，运行稳定、可靠。
