GB2099-1插座拔出力试验装置

GB2099-1插座拔出力试验装置 插座拔出力试验机 插头插座量规

一.产品概述：

本装置是用于检测插头从插座拔出所需要的力是否在规定的范围之内的试验仪器.它符合IEC884-1、GB2099等标准，它是电器附件、家用电器制造厂家、质量检测部门和科研单位检测日用电器产品不可缺少的装置。

二.技术要求：

1．插座z大拔出力应符合表1要求。

将标准规定的z大拔出力（主砝码、附加砝码、夹紧装置、砝码盘试验插头合起来的总的力），施加在试验插头上，插头应从插座脱出。

2．z小拔出力应符合表1规定

将标准规定的z小拔出力（即符合本标准规定的试验插销

<单插销>，该插销的总质量应等于表中规定值）的量规插入插座中每个单独的插套里，在30秒内量规不得从插套里脱出。

3.砝码选择

主砝码、附加砝码、夹紧装置、砝码盘和试验插头的重量

详见表2，使用者应表1规定选用合适的重量进行试验。

4.结构特点

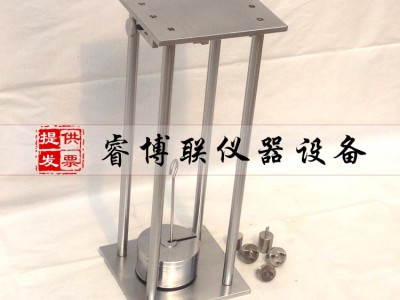

本装置由安装顶板A下的夹紧装置D、主砝码F和砝码盘E组成，本装置框架内高550mm，两立柱轴线间距离为150mm，具体形状见图1。

5.试验标准插头

试验插头的插销为硬化处理的钢制品，并精细倒圆。插销在有效的长度内，表面粗糙度不超过8μm，插销之间的尺寸为GB1002的标称尺寸，偏差为±0.05mm，单插销尺寸应符合GB1002标准规定，其它同上。

三.试验方法：

1. z大拔出力的测定

将带有z大尺寸插销的试验插头插入插座，并从插座拔出10次。

将插座固定在图1所示的试验装置的安装板A上（安装板可自行用木板制作），使插座的插孔朝下。

将试验插头插入插座，用夹紧装置D将承载主砝码F和附

加砝码G的砝码盘E挂在试验插头上。附加砝码所施加的力应等于表1所示的z大拔出力的1/10。（根据表2进行选择）。

将主砝码挂在插头上，挂时不得摇晃。必要时，使附加砝码从50mm的高度跌落到主砝码上。

例如10A两极带接地的插座z大拔出力为50N，那么试验插头、夹紧装置、主砝码、砝码盘的合力为45N，附加砝码为5N，当等于z大拔出力的力施加在插头时，插头应脱出插座。如果插头不脱出，可将附加砝码从50mm的高度跌落到主砝码上，插头应从插座脱出。
