电动液压弯管器3寸4寸镀锌管折弯机 分体式无缝钢管弯管机

2寸电动液压弯管器3寸4寸镀锌管折弯机 分体式无缝钢管弯管机

该机主要用于电力施工，公铁路建设，锅炉、桥梁、船舶、家具、装潢等方面的管道铺设及修造，具有功能多、结构合理、操作简单等优点。本机器采用强筋封垫，相对于普通密封垫而言，密封效果更好，不会出现漏油现象，使用方便的特点。
电动弯管机（电动液压弯管机）结构及工作原理

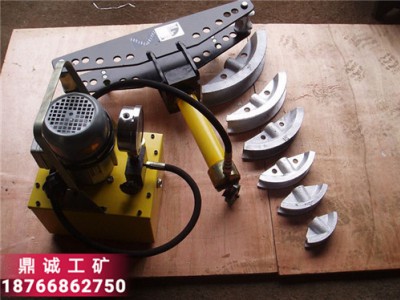

由电动油泵（10），高压油管（12），快速接头（13），工作油缸（8），柱塞（7），弯管部件[包括上花板（3），下花板（14），模头（4），辊轴（2）]组成。由电动油泵输出的高压油，经高压油管送入工作油缸内，高压油推动工作油缸内柱塞，产生推力，通过弯管部件弯曲管子。

二、规格与性能参数

产品名称：电动液压弯管机

型号：DWG-2/3/4/6

电压：220V/380V

电机功率：1.1kw/1.5kw /2.2kw /-kw

弯管范围：22-60mm/22-90mm/22-108mm/76-159mm

弯曲半径：4

管子外径*壁厚：

（2寸）21.3×2.75/26.7×2.75/33.5×3.25/42×3.25/48×3.5/60×3.5

（3寸）21.3×2.75/26.7×2.75/33.5×3.25/42×3.25/48×3.5/60×3.5/75.5×3.75/88.5×4.0

（4寸）21.3×2.75/26.7×2.75/33.5×3.25/42×3.25/48×3.5/60×3.5/75.5×3.75/88.5×4.0/108×4.5

工作压力：10-40mpa/10-50mpa /10-50mpa /10-60mpa

整机重量：82kg/150kg/207kg/-

外形尺寸：760*380*580mm/960*450*540/1220*440*450mm

电动液压弯管机使用方法
l、将电动液压弯管机开关拧紧、支承轮和模子与被弯工件接触部位涂润滑油脂。
2、根据所弯管材大小，选择相应的弯模，装在活塞杆顶端，将两个支承轮相应的尺寸槽面向着弯模，特别注意支承轮应放在翼板面边的所相应尺寸孔内，“最大规格最外孔。以此类推。避免两支承轮位置不对称，造损坏模子及机件。
3、放好工件后将上翼板盖上，先用快泵使弯模压到工件件，再用慢泵将工件压到所需角度，弯好后打开关,工作活塞将自动复位，翻开上翼板，将工件取出。
四、注意事项：

1、电动液压弯管机使用前首先检查油箱内的油是否充足，如不足应加满。
2、工作前开关—定要关死；否则压力打不上，并把加油螺塞拧松，以便油箱通气.
3、所弯管材的外径一定要与弯模凹槽贴合，否则工件会产生凹瘪现象或将模子涨裂。
4、焊接管的焊缝在要处于弯曲处正外侧或正内侧。弯曲过程中两支承轮要同时转动且工件在支承轮的凹槽内滑动，如单面不动应停止操作。
5、电动液压弯管机平时做好设备的清洁保养工作，加油要清洁，—定要经80目以上滤网过滤，油滤装置要定期清洗
6、电动液压弯管机使用15号机械油。
