无残压液晶放电计数器

一、用途

无残压液晶放电计数器,它是将高精度数字采集器串接在避雷器的接地线上，用来监测避雷器泄漏电流及记录避雷器的放电次数和放电时间的高科技电子仪器，

无残压液晶放电计数器能完全替代普通JS-8放电计数器和无残压监测仪。该仪器具有简易的显示界面，精确的监测系统，可以动态监测避雷器泄漏电流及动作次数等相关参数，配备485通讯接口及无线通讯系统，方便组成综合自动化系统，适合智能化变电站的使用。

二、装置工作原理

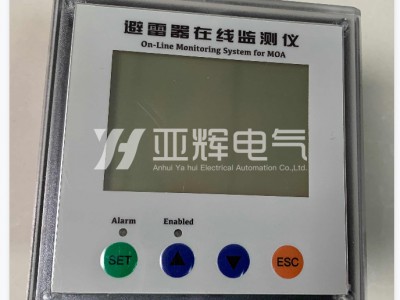

无残压液晶放电计数器主要由高精度数字采集器和智能显示单元组成（如图1），避雷器通过装置配套高精度数字采集器接地，数字采集器采集出避雷器泄漏电流信号和放电电流信号，经隔离变换单元把数据传送给装置中央处理器，实现对避雷器动作次数、动作时间和泄漏电流的记录。智能显示单元能根据避雷器三相泄漏电流不同的相位关系，测量出三相中心点不平衡泄漏电流，通过中性点电流的灵敏特性能够判断避雷器早期故障。

本装置具有显示和指示告警功能，装置可以根据三相避雷器的泄漏电流大小以及中性点电流值的大小进行显示和指示告警。当4个电流值有一个超标时都能触发该装置报警系统，其中中性点电流具有极高的报警灵敏度，当三相正常时（平衡），零序电流极小，如某项避雷器发生早期故障，泄漏电流稍稍增大时，零序电流会有数倍的增幅，所以它能很灵敏的判断避雷器是否正常工作。
