一、 概述
矿用巷道报警装置，主要适用于煤矿井下弯道或三叉路口，当电机车通过弯道或三叉路口时，触发安装在巷道的红外传感器，主机接收到传感器信号后,控制报警箱发出“前方来车，注意安全”报警语音，并且LED灯由绿色变成红灯闪烁，提示对面车辆或行人注意来往车辆，注意安全，保证巷道安全，延时一段时间后，报警箱停止报警，同时LED灯由红灯变为绿灯。1)KDW127/12矿用隔爆兼本安型直流稳压电源
额定电压：AC 127V;
电压波动范围：75%~110%
zui高开路电压：DC 12.5V;
2) GUC15矿用本安型位置传感器
a) 工作电压：DC12V
工作电流：≤5mA
b)本安参数：Ui: DC 12.5V Ii:5mA Ci: 0.2nF Li: 0μH

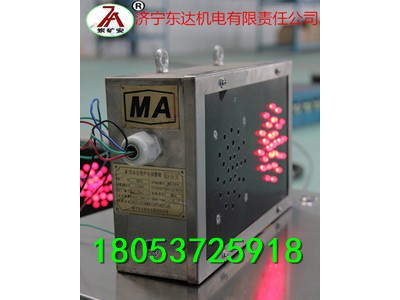

3）矿用本质安全型语音声光报警箱
a）型 号：KXB-12
b）额定工作电压：DC 12V
c）防爆型式：矿用本质安全型，防爆标志：Exib I
d）音响响度：85db，光可见距离20米弯道报警装置适用环境
环境温度：0℃~40℃；
大气压力：80kPa~106kPa ；
空气平均相对湿度：≤95%（+25℃）；
d) 具有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的煤矿井下。
弯道报警装置工作原理
当员工打开风门后，触发位置传感器，传感器把信号发送到控制箱，控制箱控制报警箱发出“风门已开，请注意安全”报警声，同时灯光闪烁。并且另一侧风门报警箱发出“前方风门已开,请稍后”报警声,同时灯光闪烁,提示人员前方风门打开,请稍后打开。弯道报警装置安装使用及注意事项
1.安装使用前应认真阅读本说明书
2.检修时不得修改电路及电路中的元器件型号、规格及电器参数等。
3.严禁带电开盖及带电维修；
4.产品外壳有两个吊鼻、可便于在巷道墙壁上安装。
