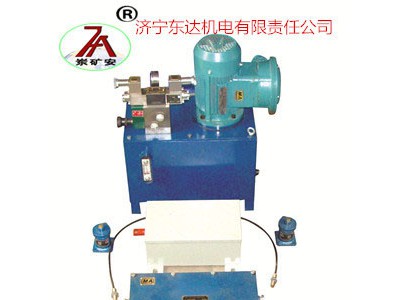

ZKC127矿用电动司控道岔装置煤矿用司控道岔装置

产品说明

ZKC127型矿用司控道岔装置主要适用于煤矿井下大巷道岔的自动控制，取代“人工扳道”。该自动控制装置是由电机车司机用发送器（或按钮）控制道岔位置，道岔上方有岔位显示器，显示道岔位置。该装置结构简单、工作可靠、维修方便，有效地改善了工作条件，提高了运输效率。

工作原理

1、PLC控制系统：当控制器接收到发送器（或按钮）信号后，可控制执行机构（气缸或油缸）动作，扳动道岔。 当道岔扳到位时，显示器显示道岔位置。

2、显示功能：显示器能正确显示道岔当前位置。

3、提示功能：当道岔两边都不到位时,显示器不显示道岔位置。

4、发送器遥控距离：0～50m（无遮挡）、遥控角度：0～30⁰。

5、道岔动作灵敏度高，动作时间：≤3s。

主要组成及技术参数

   ZKC-127K型司控道岔装置用控制器

1.额定工作电压：AC  127V

2.额定功率：40W

3.本安参数：U₀：DC12.5V，I₀：1A

   ZKC-12F型司控道岔装置用发送器

1.额定工作电压：DC  12V

2.额定工作电流：≤30mA

3.发射有效距离≤50m

   ZKC-12X型司控道岔装置用显示器

1.额定工作电压：DC  12V

2.有效显示距离≤30m

3.显示方式：LED灯组成图标

   GUC15型矿用本安型位置传感器

1.额定工作电压：DC  12V

2.接点容量：DC12.5V/1A

3.有效感应距离：≤15㎜

   AHS-12矿用本安型控制按钮

1.额定工作电压：DC  12V

2.额定工作电流：≤5mA

3.按钮为常开式

CFHC10-0.8矿用本安型气动电磁阀

1.额定工作电压：DC  12V

2.额定工作电流：≤266mA

3.输入气压：0.2 ～0.8MPa
