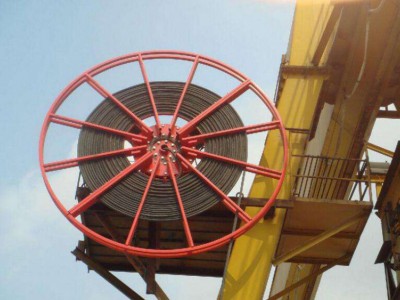

电缆卷筒是为大型移动设备提供动力电源、控制电源或控制信号的电缆卷绕装置。它广泛应用于港口门座起重机、集装箱起重机、装船机、塔式起重机等类似工况的重型机械设备。
垂直电缆安装： 1.卷筒安装在顶端。 2.电缆出现方向垂直向下。 3.运行速度为： 10米/分钟--40米/分钟。 4.加速度可达0.3 m/s。 5.自由下垂的电缆长度L0不考虑
电缆卷筒主要产品有以下几种形式：配重式、力距电机式、磁滞式、变频传动式。
电缆卷筒分为：弹簧驱动式电缆卷筒和电机驱动式电缆卷筒。
选型指南：
1、弹簧式电缆卷筒适用于交流500V以下各种移动电器设备；
2、线缆的卷取长度以安装方式，配备线缆长度分别为：
①方式A为L+3圈。
②方式B为L+h+3圈（其中h值在订货时必须注明）。
③方式CD中，为L+H+h+3圈。
④方式E、F，根据用户现场情况确定，订货时另行注明。
3、方式C中卷筒固定在地面、收放线缆时，线缆与地面存在相互摩擦，此时请在线缆运动轨迹范围内铺设轨道以减少线缆的摩损。
4、方式F中一般取H=0.14L、h=0.5H，如果H＜0.14L，h＜0.5H，则定货时必须注明H，h值。
5、电缆卷筒如需要在单梁行车上与电动葫芦共同配用，可配给特制的滚轮支架部件，以便安装使用。
6、卷筒上线缆的收、放方向在外形尺寸图中以表明，特殊要求，订货时必须注明。
7、外形尺寸表中（质量）一栏中，不包含线缆的质量。
8、电动式卷筒结构式以悬臂式为主（一般不标注）。
9、特型卷筒、特殊用途产品请用户来人来函共同商议。
