电热鼓风干燥箱采用电加热与强制鼓风循环实验室干燥设备

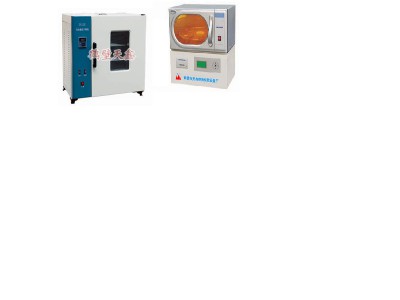

电热鼓风干燥箱TX101系列

干燥箱俗称烘箱，它利用位于底部的电热丝隔层加热，在测定煤中水分、烘干滤纸、沉淀和器皿以及保持恒温等作业中使用。适于在比室温高10—30C和低于200C的温度范围内，恒温灵敏度一般为±l℃。

    干燥箱有多种规格，其内部的热传导方式也有两种：自然对流式和强制对流式（或称为机械鼓风式）。

    自然对流式是利用冷热空气的自然对流，使箱内温度均匀。电热丝通电后，由箱底进入的空气受热，热空气较轻而上升，而冷空气较重则下降，在箱内形成对流，使温度均匀。这种烘箱内的温度均匀程度与箱顶的通风孔关系很大，如调得合适，温度均匀性就好。但箱内不同高度仍有温差，所以使用这类烘箱时，应使温度计尽量接近烘干物，而且绝不可将烘干物直接放在烘箱底板上。

  机械鼓风式是通过强制对流使箱内温度均匀的，所以箱内温度的均匀性比自然对流式要好，一般温差不超过0.5℃。

  干燥箱有内外两层门，内层门一般由玻璃制成，紧靠于工作室，工作室外面由绝热层保护；工作室的底部装有电热丝，上面盖有散热板。外层门为双层结构，中间有隔热材料，以提高干燥箱的保温性。

  烘箱的控制电路感温器

  (1)感温器。感温器一般采用金属管感温器、电接点水银温度计或铂电阻

  (2)放大器。当感温器选用金属管感温器或电接点水银温度计时，放大器多采用电子管放大器，它具有电路简单、使用元件少的优点。现在生产的烘箱感温器多采用铂电阻，在这种情况下，放大器直接采用XMT - 102数字式温度指示调节仪或智能化数字显示控制仪表，直接以数字显示烘箱的温度。

  (3)接触器。用直流或交流继电器控制电热丝的加热电源，从而控制烘箱的温度。现在较新型的烘箱多采用可控硅或固态继电器代替旧式的继电器。

电热鼓风干燥箱TX101系列技术参数：

四、烘箱的使用

    (1)安装烘箱时，需在输入烘箱的电源插座前加装一个比插座容量大的闸刀关；插座的地线要用较粗的导线接地。

    (2)使用前，把温度计插入排气孔的中间孔中，并旋开排气孔约lcm的高度；配XMT - 102数显表或智能化数字显示控制仪表的烘箱不用插温度计。

    (3)进行空运行试验。接通电源，将调温旋钮按顺时针方向旋至某一位置，稍过会儿，加热指示灯亮，散热板慢慢发热；然后把调温旋钮逆时针方向旋至指示灯刚好灭，再顺时针方向略为旋转，如果指示灯又复亮，说明电路工作正常，可投入正式使用

    (4)烘箱使用程序。先将控温旋钮旋至预定温度位置，打开烘箱门，将干燥物放搁板上，关上门，打开烘箱总电源开关，稍过一会，加热指示灯亮，箱内温度升高(有多档加热的烘箱，如欲加快升温速度，可将开关置于高)。不断观察烘箱温度，当温度达到要求值时，左右调节控温旋钮，至加热指示灯刚好闪亮，固定旋钮位置，此后，制电路即对烘箱温度进行自动控制。如要鼓风，则将打开通风开关。

    注意：有些烘箱的控温旋钮不是直接按温度刻度，此时须通过试验来确定旋钮刻度对应的温度，记录下来，供以后参考使用。

    (5)干燥物品时，不要把物品直接放在散热板上，搁板的负荷不能超过15，不要排列过密，以免影响箱内空气流动。

  五、维护保养

  (1)干燥箱应安装在平稳、干燥的地点，放在专用水泥台上。

  (2)禁止烘焙易燃、易爆、易挥发及有腐蚀性的物品。

  (3)在烘箱温度较高时(200—3000C)，如果需打开外层门观察物品，应避免让冷空

气直冲玻璃门，以免引起玻璃破裂。

  (4)烘箱长期不用时，应将温度计取下，放人箱内，以免不慎碰断。

  (5)如果发现搁板生锈，应先除去锈斑，再喷一层耐热银粉漆。

  (6)每年应至少检查一次线路，用细砂布磨光控温器、继电器的触点，如果有鼓风机，要给轴承加适量润滑油，并抽出散热板，检查电热丝的情况。

电热鼓风干燥箱技术参数
