点击图片查看原图
1、适用于爆炸性气体环境1区、2区；
2、适用于可燃性粉尘环境20区、21区、22区；
3、适用于IIA、IIB、IIC级爆炸性气体环境；
4、适用于温度组别为T1?T6的环境；
5、适用于石油采炼、储存、化工、医药、纺织、印染、军等爆炸性危险环境。

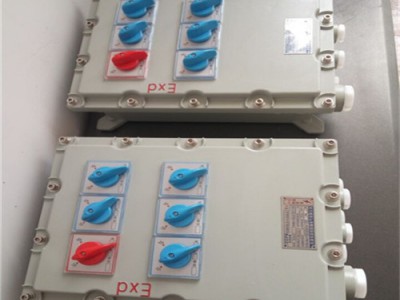

BXM53-6/10K50X1X6防爆备用照明配电箱技术参数：
1.执行标准：GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079
2.防爆标志：ExdeⅡBT6、DIP A20 TA，T6
3.额定电压：AC 220V/380V
4.主回路额定电流：20A～250A
5.支路数:2、4、6、8、10、12
6.支路额定电流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A
7.防护等级：IP54(ⅡB)、IP55(DIP)、IP65(配防雨罩)
8.防腐等级：WF1
9.入口规格：G1/2～G3'
10.适用电缆外径：Φ6～Φ55mm
11.进线口方向：下进下出、下进上出、上进上出或上进下出
BXM53-6/10K50X1X6防爆备用照明配电箱含义：
BXM(D)口1-口2口3/口4口5口6口7口8口9口10口11口12
详解：
BXM(D)-防爆照明(动力)配电箱(其中M:指照明D:指动力)
口1-指产品的设计序号(比如：59)
口2-T指特殊要求(也就是根据客户要求定做，一般常规不注明)
口3-指此配电箱的支路数(比如这个配电箱个分开关的那就注明多少)
口4-指此配电箱的支路电流(分开关的电流多大的)
口5-K：此配电箱带总开关(不带不注)
口6-总开关电流
口7-进线口方向(D:上进线X:下进线)
口8-进线口的数量
口9-进线口的螺纹规格
口10-出线口方向(D:上出线X:下出线)
口11-出线口的数量
口12-出线口的螺纹规格
BXM53-6/10K50X1X6防爆备用照明配电箱参数
防爆标志:ExdeIIBT4注
额定电压:440V,380V
额定电流:单个大630A，400A
防护等级:IP54消防水泵双电源防爆控制箱
壳体材料:ZL101A，表面喷塑
(或Q235A钢板焊接，表面喷漆或喷塑)
重量:见明细
面板元件:指示灯、按钮、断路器操作机构、
转换开关操作机构等数量根据用户要求确定
引入装置:数量及型号根据用户要求确定
安装方式:壁挂式，安装尺寸见附表
