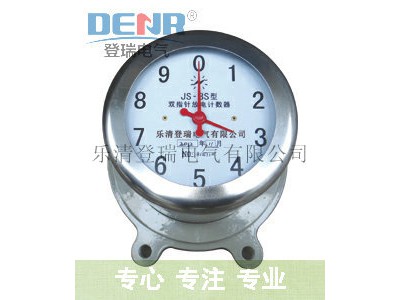

点击图片查看原图
一、JS-8S双指针计数器概述
放电计数器是串联工作在避雷器下面用来记录避雷器动作次数的一种装置。我公司生产的放电计数器适用于330KV及以下电压等级的各型碳化硅和氧化锌避雷器配套使用，使用的环境条件与相连接的避雷器相同。
二、JS-8S,JSY-8双指针放电计数器使用环境
l、适用于户内或户外；
2、环境温度-40℃～+40℃；
3、电网额定频率50HZ或60HZ；
4、安装处没有强烈振动。
三、JS-8S,JSY-8双指针放电计数器电路原理图
来电索取或登陆登瑞电气网站查询
四、JS-8S双指针计数器主要电气参数
来电索取或登陆登瑞电气网站查询
五、JS-8S双指针计数器检验方法
用110～250V交流电，将放电计数器放在绝缘物上，用交流电一端碰在外壳上，另一端短时碰一下瓷套上的接线端。此时计数器指针会动一下，碰一下动一下。若外壳已接地，则需分清交流电的火、地线，将地线接外壳，火线碰接线端。另一种方法是用1000伏及以上绝缘摇表向微法级电容器充电，然后将电容器向计数放电。每放一次电，放电计数器中的计数指针应跳动一次，毫安表指针大幅度摆动一下后，恢复到原先位置。
六、JS-8S双指针计数器维护及运行
1、放电计数器观察孔上的玻璃有灰尘影响观察时，可用布或纸擦去灰尘。玻璃内不能有小水珠，若发现有大量水珠，说明此放电计数器密封性已遭破坏，应送厂家更换或修理，请不要自行修理。
2、放电计数器投入运行前和运行1-2年后应现场进行一次简易测试，以检查放电计数器是否能正常工作，其具体方法如五所述。
七、JS-8S双指针计数器外形及安装说明
产品尺寸：高168mm；zui大直径153mm 深190mm
JS-8放电计数器外形：
放电计数器上端接线端接避雷器绝缘底部，外壳的固定孔接地线。
常用型号JS-8单指针放电计数器,JS-8S双指针放电计数器,JS-3无源液晶过电压动作计数器
