一台高精度设备的“硬实力”构成
在金属棒材、无缝钢管、陶瓷管材等长材的质检环节，离线直线度测量仪之所以能给出可靠、可追溯的直线度数据，靠的不只是算法，更是一整套经得起现场考验的硬件系统。
这篇文章把离线直线度测量仪拆开看，逐个讲清它的硬件构成：光电测头、滑移部件、定位机构、支撑底座、拓展接口，以及工控机与测量软件。理解这些，你就能明白一台高精度设备，到底“硬”在哪里。
一、光电测头：测量的“眼睛”
直线度测量z核心的硬件，是蓝鹏自主研发的光电测头。
它的基本逻辑是：每组测头由一个发射端和一个接收端组成，发射端发出高亮度平行光束照射被测物，接收端通过光学成像采集被测物的边缘轮廓，从而算出被测物在测量截面上的中心位置。两组测头配合，即可组成一个坐标系，逐点锁定被测物中心的坐标位置。
在硬件细节上，这款测头有几处值得说的设计：
铝合金机身：散热性能良好，长时间连续测量也能保持稳定的热环境，减少温漂对精度的影响；
高亮度 LED 光源：z高亮度可达 3000mcd，保证在车间环境下光强充足、成像清晰；
测量频率 2000Hz：单点采样速度快，配合滑移扫描，能对整根长材做高密度采样；
使用寿命 80000 小时以上：光电测头无运动磨损部件，长期运行可靠性强，维护成本低。
二、滑移部件：保证匀速扫描的“传送带”
直线度测量需要测头沿被测物全长移动扫描，滑移部件承担的就是这个“动”的功能。
测量仪整体安装在精密滑台上，由电机驱动，保证测头匀速、精确地扫描被测物。匀速的意义在于：只有扫描速度稳定，才能保证沿长度方向的数据点间距均匀，直线度曲线才真实可信；一旦速度波动，测点疏密不均，整根管材的直线度数据就会失真。
三、定位机构：快速装卡的“手”
被测物（棒材、管材、陶瓷管材）形态、规格各异，如何快速、精确地装卡到位，是影响测量效率与一致性的关键。
离线直线度测量仪提供多种定位结构可选，用户可根据被测物的种类选配特定的定位工装。无论是圆棒、无缝管还是陶瓷管，都能实现快速、精确的装卡定位，减少人工摆位的误差与时间，让“放上去就能测”成为现实。
四、支撑底座：稳定的“骨架”
底座决定了整台设备安装后的稳定性与测量一致性。
设备采用一体式精密滑台底座，测量仪可在其上高精度移动扫描；一体式结构让设备便于现场安装落位，避免多段拼接带来的基准偏差。底座还配备调节地脚，可调节设备高度与水平，即使现场地面不完全平整，也能把测量基准校到水平，保证数据可靠。
五、拓展接口：对外沟通的“神经”
测量结果如果不能“走出去”，设备价值就少了一半。离线直线度测量仪的拓展接口设计得相当完整：
硬件接口：涵盖 RS422、RS232、RS485、RJ45，以及继电器干接点输入输出；
协议支持：RS422/RS232/RS485 支持 Modbus-RTU；RJ45 支持 Modbus-TCP、OPC-UA、S7、MQTT；
交互能力：可与外部系统交互，实现待测产品型号协商与测量结果交互；继电器干接点可与外部传递开关量信号（如超差报警、联动控制）。
这意味着测量数据不仅能实时显示，还能直接接入产线系统、MES 或上位机，为质量追溯与产线联动提供硬件基础。
六、工控机与测量软件：计算与显示的“大脑”
测量仪采用工控机计算，配备蓝鹏新一代测量软件，界面操作简单、测量数据一目了然。硬件采集到的原始信号，在这里被换算成直径、椭圆度、整根直线度、两端及中间直线度、超差值及超差位置等直观结果，并支持声光报警、数据存储（每根钢材保留完整测量记录，存储时间大于 1 年）、机器状态监测与远程软件升级。
七、整套系统示意

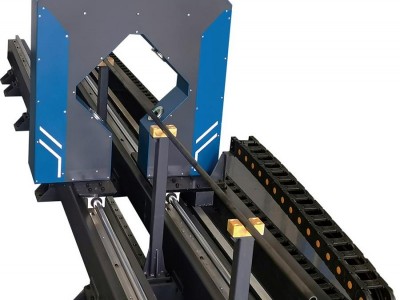

把上面的硬件串起来，就是一套完整的离线直线度测量系统：控制柜负责供电与数据交互，直线度测量仪负责扫描测量，被测物支撑在定位工装上，测头沿滑台匀速扫描，数据实时回传工控机。
结语
一台离线直线度测量仪的“硬实力”，藏在每一个硬件环节里：测头决定测不测得准，滑移部件决定扫得匀不匀，定位机构决定装得快不快，底座决定基准稳不稳，接口决定数据通不通，工控机决定算得清不清。
把这些硬件都做扎实，再配合可靠的测量算法，离线直线度测量仪才能真正成为产线质检环节里“测得出、测得准、可追溯”的可靠设备。
