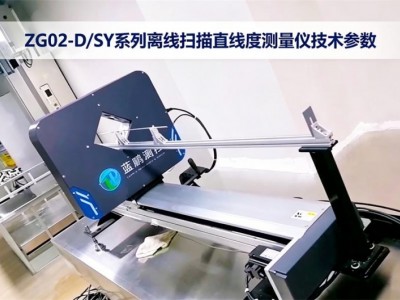

在金属棒材、管材的生产现场，直线度检测往往被安排在“下线之后”：产品先堆放、再抽检、再人工量。可越来越多产线意识到，质检环节消耗的不仅是时间，更是节拍、库存与交付节奏。专业检测设备的价值，正在于把这些“看不见的成本”压下去。蓝鹏自主研发的 ZG02-D/SY 系列离线扫描直线度测量仪（专利号 ZL2021 2 1642709.3），正是围绕“让质检服务产线”这一目标设计的。
01 基本原理：两组测头，搭起一个坐标系
设备采用两组光电测头组成坐标系。每组测头测量被测物的中心位置，系统据此计算出被测物中心在坐标系中的坐标，为直线度判断建立统一基准。
02 数据计算方法：偏差是如何被“算”出来的
测量仪先通过标定建立空间上的理论坐标系，再对比扫描所得被测物 X 轴、Y 轴位置数据偏离理论坐标的距离，得到各点在 X、Y 方向的直线度偏差 δ1、δ2，z后利用矢量运算计算出被测物整体直线度。
03 硬件：四个部件撑起高精度
直线度测量是“细活”，设备硬件围绕稳定性与一致性设计。
测头：蓝鹏自主研发光电测头，铝合金机身、散热性能良好；每组由一个发射端和一个接收端组成，采用高亮度 LED 光源，z高亮度 3000mcd，测量频率 2000Hz，正常使用寿命 80000 小时以上。
滑移部件：测量仪整体安装在精密滑台上，由电机驱动，保证匀速精确地扫描被测物。
定位机构：多种定位结构可选，可根据被测物种类选配特定定位工装，实现快速精确装卡。
支撑底座：采用一体式精密滑台底座，可高精度移动扫描，一体式结构便于现场安装落位，配备调节地脚，可调节设备高度与水平。
04 拓展接口：让测量结果走进产线系统
硬件接口涵盖 RS422、RS232、RS485、RJ45 与继电器干接点输入输出。其中 RS422/RS232/RS485 支持 Modbus-RTU，RJ45 支持 Modbus-TCP、OPC-UA、S7、MQTT 协议，可与外部系统交互，实现待测产品型号协商和测量结果交互；继电器干接点可与外部传递开关量信号。
05 测量界面：数据一目了然
采用工控机计算，配备蓝鹏新一代测量软件，界面操作简单，测量数据一目了然。
06 设备整套示意
07 适用范围
设备主要用于金属棒材、管材、陶瓷管材等产品线下独立工位测量，或在生产节拍时间充裕时的直径和直线度检测。
08 功能简述
测量项目：实时直径测量值、椭圆度数值；整根直线度数据，两端及中间直线度数据；超差值及超差位置。
软件功能：产品参数设置（产品规格、棒材标称直径、直线度公差）；系统参数设置（故障通道、通信端口、系统校零）；测量结果声光报警（可设报警阈值，超差即报警，管材两端 500mm 内直线度、整根钢管直线度均可设置超差报警）；修正功能（误差过大时放入标准直棒校准恢复精度）；存储功能（每根钢材保留完整测量记录，数据存储时间大于 1 年）；机器状态监测（异常自动报警）；可远程软件升级。
09 技术参数
型号 测量范围（mm） 轧材直径（mm） 直径测量精度（mm） 直线度测量精度（mm/m） 测量频率（Hz） 外形参考尺寸（mm）（L×W×H）
ZG02-DY15 0-15 2-12 ≤±0.01 ≤±0.08 500 1720×500×600
ZG02-DY40 0-40 1-30 ≤±0.01 ≤±0.1 2000 3000×878×1100
ZG02-DY70 0-70 1-60 ≤±0.02 ≤±0.2 2000 3000×900×1100
ZG02-SY150 20-150 30-140 ≤±0.03 ≤±0.3 2000 3280×950×1500
ZG02-SY400 20-400 30-390 ≤±0.03 ≤±0.4 2000 6000×1950×1750
注：其他型号按需求定制。
写在z后：为什么说专业设备促进产线生产
因为它把检测从“人工、抽检、事后”变成了“自动、全检、即时”。测量数据实时呈现，超差即时报警，结果直接对接产线系统——产线不必为质量问题返工等待，节拍更稳，交付更顺。直线度检测不再拖累产线，而真正成为产线效率的一部分。
