重型缓冲床产品详细说明
一、产品概述【供参考，】
重型缓冲床专为高落差、大块物料、大冲击载荷的皮带输送机落料转载点设计，替代常规缓冲床与缓冲托辊组。广泛应用矿山、砂石骨料、水泥厂、大型港口等重载输送工况，解决大块矿石、熟料下落冲击引发的皮带鼓包、纵向撕裂、机架变形、物料飞溅扬尘等难题。
山东美奂橡塑重型缓冲床采用加厚加强型钢制框架，搭配高承载 UHMW 缓冲条，整体结构强度高、抗冲击能力强，适合落差 4m 以上重载下料点位，可匹配钢丝绳芯输送带、大带宽高速皮带。
二、工作原理
大块物料高处下落产生巨大冲击载荷，输送带将冲击力传递至缓冲床表面缓冲条。表层超高分子聚乙烯平稳支撑皮带，中部高弹性橡胶层持续吸收、分散冲击能量；连续无间隙支撑面消chu皮带悬空跳动，避免硬物卡入托辊间隙割伤输送带，稳定皮带运行轨迹，提升导料槽、防溢裙板密封效果，减少落料与粉尘外泄。
三、结构组成

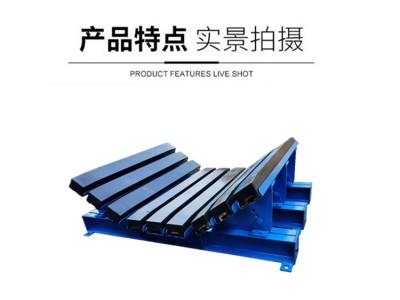

加强重型机架主体
采用加厚槽钢、大方管焊接成型，相比普通缓冲床型材壁厚增加，整体刚性强，不易扭曲变形；机架整体热镀锌防腐处理，可承受持续强冲击。模块化分段结构，便于运输、现场拼装；预留标准安装孔位，适配输送机纵梁固定。
重载型缓冲条（核心部件）
三层复合结构：
表层 UHMW-PE 超高分子量聚乙烯耐磨层，低摩擦、不划伤皮带；
中层加厚高弹性橡胶缓冲层，加大吸震行程，耐受连续冲击；
底部一体钢制卡槽，配合楔块压紧机构，紧固牢靠，冲击下不易窜动。
可选用阻燃抗静电缓冲条，满足煤矿井下安全要求。
高强度锁紧组件
加厚压条、高强度 8.8 级螺栓、自锁楔块装置，单条缓冲条独立锁紧；局部缓冲条磨损可单独更换，无需整体拆除机架，降低运维成本。
可选配套构件
侧边防撞挡条、进出料过渡托辊、加长延伸机架、可调高度支撑底座。
四、产品适用工况界定
✅ 适用条件：
物料落差 4～8m；
物料粒度大，大块矿石、岩石、水泥熟料；
带宽≥1000mm，带速较高、输送量大；
钢丝绳芯皮带、长期连续重载生产；
砂石矿山、露天矿、大型骨料生产线、水泥厂熟料输送。
❌ 不建议轻型粉料小落差场景使用（投入成本偏高，选用标准缓冲床即可）
五、核心优势
超qiang抗冲击，有效防止皮带撕裂
连续平面支撑，不存在托辊间隙，杜绝尖锐物料卡滞割破输送带；加厚机架抵抗大块物料持续冲击，避免床体变形。
吸震效果优/异，保护整机设备
有效缓冲落料冲击，降低输送机机架、滚筒、拉紧装置承受的冲击载荷，延长皮带与整机配件使用寿命。
皮带运行平稳，抑尘防洒料
落料段皮带支撑平整，大幅度减少皮带弹跳起伏，导料槽密封更紧密，减少粉尘外溢与两侧撒料。
结构牢固，长期运行不易松动
重型框架搭配楔块锁紧结构，持续冲击工况下缓冲条不易移位、脱落，故障率更低。
维护便捷，经济性*好
模块化缓冲条独立拆装，哪条磨损更换哪条，无需整体拆卸缓冲床，缩短停机检修时长。
适配恶-劣环境
热镀锌机架抗锈蚀，缓冲条耐潮湿、耐磨损；井下工况可定制阻燃抗静电全套配置。
六、主要技术参数
适配带宽：800/1000/1200/1400/1600/1800/2000/2200/2400mm
适用落差：4m～8m
适配带速：≤4.5m/s
缓冲条规格：常规 100mm、150mm 宽度，重载加厚款可选
机架材质：加厚槽钢 / 方管，表面热镀锌防腐
缓冲条结构：UHMW 耐磨层 + 加厚高弹橡胶层 + 金属卡槽
可选配置：阻燃抗静电型、加长非标定制、可调支撑底座
七、安装规范
将重型缓冲床吊装至落料冲击正下方，校正与输送带中心线重合；
使用高强度螺栓将机架牢固固定在输送机两侧纵梁，禁止虚接松动；
高度调节：缓冲条顶面高于周边托辊上表面 2～5mm，保证皮带充分贴合缓冲条，同时保留缓冲形变余量；
依次摆放缓冲条，均匀锁紧楔块螺栓，受力保持一致，避免缓冲条局部过载；
安装完毕手动盘带，检查有无摩擦、卡滞现象；
配套导料槽、防溢裙板同步安装，完--善落料点密封抑尘系统。
重要提醒：不可过度顶紧皮带，预留缓冲空间，否则会削弱吸震效果、加剧缓冲条磨损。
八、维护保养要求
日常巡检：观察缓冲条表层磨损、开裂情况，检查机架有无变形、紧固螺栓是否松动；
定期紧固：每 10～15 天全面复查压紧螺栓，冲击大的工况缩短检查周期；
及时清理缓冲条表面粘结物料，防止硬质结块集中磨损 UHMW 表层；
更换标准：超高分子耐磨层磨透、橡胶层外露时，立即更换缓冲条，防止橡胶直接摩擦损伤输送带。
九、重型缓冲床 vs 标准缓冲床对比
表格
对比项目 重型缓冲床 标准缓冲床
机架型材 加厚槽钢、大方管，刚性强 普通方管，型材厚度偏小
适用落差 4～8m，大块物料 ≤4m，中小颗粒物料
抗冲击能力 强，适合持续重载冲击 中等，常规转载点使用
缓冲条配置 加厚橡胶缓冲层，承载更高 常规橡胶层
适用皮带 钢丝绳芯皮带、大带宽重载皮带 普通织物芯输送带
十、厂家服务（山东美奂橡塑）
根据带宽、落差、物料粒度、输送量提供选型方案；
支持长度、倾角、承重结构非标定制，可生产煤矿阻燃抗静电款；
配套缓冲条、防溢裙板、皮带清扫箱、聚氨酯耐磨配件一站式供应；
提供安装图纸，远程技术指导，大型项目可安排技术人员现场指导调试。
