1.产品简介：

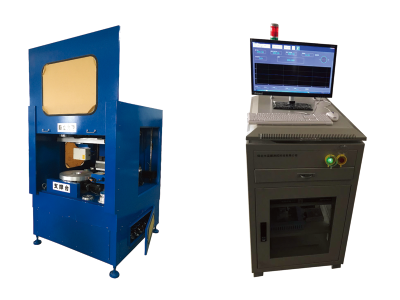

多功能测量仪是我公司为某磨具制造公司开发的砂轮基体测量设备。设备设置2只二维激光测量传感器，可测量盘状基体的外径、内径、高度、沟槽尺寸及体积等特征尺寸。二维激光测量传感器1只安装在侧方，通过基体在托盘上旋转所取得的测量数据计算基体外径、高度、侧面沟槽等尺寸；另1只安装在基体上方，可前后、左右移动扫描测量基体上表面，从而测量基体的高度、内径、上表面沟槽等特征尺寸。
设备主体采用铸铁制造，经过精密加工和组装，性能稳定，测量精度高。适用于盘状、柱状机械加工零件的批量检验。
2.功能描述：
1、测量结果及显示内容
设备根据基体规格进行测量，各规格基体所测量参数存在差异，本项目所涉及的11种规格各自测量参数详见“14附件”。软件界面形式如图4所示，设备测量内容可分以下几类（尺寸单位：mm）：
（1）外圆，测量输出：直径数值/（平均值、z大值、z小值、椭圆度，仅设定多个直径测量时）。
（2）内圆，测量输出：直径数值。
（3）厚度，测量输出：厚度的平均值、z大值、z小值。
（4）角度，测量输出：平均值、z大值、z小值。
（5）车毛槽，测量输出：槽宽、槽深、槽间距的平均值，车毛槽填料体积（mL）。
（6）填砂体积和填砂量，计算输出：总填料体积（mL），填砂量（g）。
（7）同轴度，测量输出：同轴度数值。
（8）端面平行度，测量输出：平行度数值。
测量软件主界面（图片仅供参考）
2、其他功能
1）产品参数设置：可设置产品各特征尺寸标准值、正负公差等参数。
2）报警功能：设备自带声光报警器，测量值超过设定的公差范围时自动报警。
3）存储功能：每次测量均存储检测记录，存储时间大于1年。
4）修正功能：测量误差过大时，放上标准量块后校准即可恢复精度。
5）产品规格添加功能：软件系统预留产品规格存储空间，对于与附件所列11种基体形状、被测尺寸部位接近的基体，客户经培训后可通过产品参数设置添加规格。
3.技术参数：
1、直径测量范围（mm）：φ8～φ450 ；
2、直径测量精度（mm）：±0.05 ；
3、厚度测量范围（mm）：10～60 ；
4、厚度测量精度（mm）：±0.03 ；
5、同轴度测量精度（mm）：±0.035 ；
6、端面平行度测量精度（mm）：±0.03 ；
7、测头采样频率（Hz）：≥2000 ；
8、基体旋转速度（秒/转）：＜6 （可根据测量精度调整） ；
9、上方测头扫描速度（mm/s）：40 （可根据测量精度调整） ；
10、测量用时间（以下时间不含人工取放工件时间）：
a.标准测量：基体各尺寸测量一次耗时≤20s ；
b.增测椭圆：基体各尺寸测量一次+增测5次外径耗时≤40s ；
c.增测偏心：基体各尺寸测量一次+增测5次外径及直径线内径（获取同轴度）耗时≤65s ；
