大量程光电旋转测径仪的应用场景

JG02Z-SX400  应用场景与行业解决方案
在线测径 · 大型轧材尺寸管控
目录
一、产品定位与适用边界
二、典型应用场景一览
三、分场景详述
四、选型与应用提示


一、产品定位与适用边界
JG02Z-SX400 是一款面向大型轧材在线尺寸检测的大量程光电旋转测径仪，测量范围 30–400mm，可覆盖圆钢外径、椭圆度及方钢边长、对角等特征尺寸的高精度在线测量（圆钢/方钢精度 ≤±0.05mm，重复性 0.01mm，测量频率 2000Hz）。
适用边界：凡是直径/边长在 30–400mm 之间、需要连续在线、±0.05mm 级高精度且要求数据可追溯的棒/管/型材产线，都是本设备的典型应用场景。特殊量程可定制。
二、典型应用场景一览
应用场景 典型应用说明
黑色冶金·大型轧制 圆钢/棒材、方钢/矩形材、螺纹钢及大规格型钢在线测径、椭圆度与对角检测
管材制造 无缝钢管、焊管及大口径结构/流体管在线测径、圆度检测与超差定位
有色金属大型型材 铝棒、铜杆、钛棒及有色圆锭/方锭大规格挤压或轧制产线检测
重型机械与精密锻造 大型轴类/辊类毛坯、锻件热态尺寸检测（配测温仪做膨胀修正）
智能工厂与质量追溯 对接 MES/ERP，测径数据直供质量系统，支持远程监看与闭环控制

三、分场景详述
1. 黑色冶金 · 大型轧制产线（主战场）

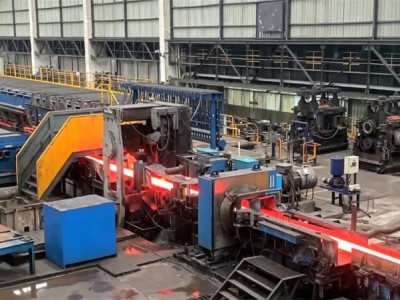

连续轧制是本品的核心应用现场。旋转测头以z高 30r/min 平稳扫描，结合尺寸波动趋势预报与缺陷分析曲线，可在管材/棒材尚未出轧机时提前预警尺寸异常。
•圆钢/棒材轧制：实时测外径、椭圆度，精准定位超差段位置，避免整捆报废。
•方钢/矩形材轧制：测边长、对角线长度，控制棱角尺寸一致性。
•螺纹钢/大规格型钢：适配大规格型材在线巡检（特殊量程可定制）。
•热轧/温轧场景：配合测温仪做温度系数自动修正，消除热膨胀带来的测量误差。
2. 管材制造
面向无缝钢管、焊管及大口径流体管/结构管产线，覆盖 φ60–380mm 轧材直径范围，实现管径、圆度的在线全检与超差定位。
•无缝钢管/焊管产线：在线测管径、圆度，并可结合壁厚推算。
•大口径流体管/结构管：全量程覆盖，尺寸数据实时记录、可追溯。
•定尺管材：结合设定长度与速度，定位超差点具体位置（精确到管材对应段落）。
3. 有色金属大型型材
适用于铝、铜、钛等有色金属大规格棒/锭的轧制或挤压产线，将传统抽检转为在线全检，提升出厂尺寸一致性。
•铝棒/铜杆/钛棒大规格轧制或挤压产线尺寸管控。
•有色金属方锭/圆锭出厂尺寸抽检转全检。
4. 重型机械与精密锻造
面向大型轴类、辊类毛坯及锻件的热态尺寸管控，配合测温仪与膨胀修正模块，可在高温工况下保持测量精度。
•大型轴类/辊类毛坯在线尺寸管控。
•锻件热态尺寸检测（需选配测温仪 + 膨胀修正）。
•闭环控制：可连接执行机构自动调辊缝/导卫（需对执行机构论证）。
5. 智能工厂与质量追溯
依托丰富的工业接口（RS422/232/485、RJ45、继电器干接点，支持 Modbus-RTU/TCP、OPC-UA、MQTT），可无缝接入客户信息化系统，实现测量数据驱动的数字化质量管理。
•MES/ERP 对接：测径数据直供质量追溯系统，输出可追溯的尺寸报告。
•远程运维：选配智能模块后支持远程调试、APP 监看、自循环降温等无人化运行。
•闭环控制延伸：连接执行机构实现“测量—反馈—调整”全自动（需论证执行机构）。
四、选型与应用提示
在实际项目规划中，建议结合待测轧材的规格区间、产线速度、工况温度及信息化对接需求进行选型确认：
•规格匹配：确认待测圆钢/方钢直径或边长落在 30–400mm 测量范围内（轧材直径 60–380mm）。
•热态工况：热轧/锻造场景建议选配测温仪，启用温度系数自动修正以保证精度。
•系统集成：明确与 MES/ERP 或执行机构的通讯协议（Modbus/OPC-UA/MQTT），特殊量程可定制。
