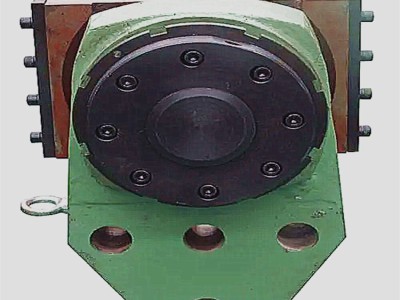

一、TP-1型盘型制动器组成结构
1.盘式制动器是由盘形闸、支架、油管、制动器信号装置、螺栓、配油接头等组成。盘形闸由螺栓成对地把紧在支架上，每个支架上可以同时安装对甚至更多对盘形闸，盘形闸的规格和对数根据提
升机对制动力矩的大小需求来确定。
2.盘形闸有制动块、压板、螺钉、弹簧垫圈、滑套、蝶形弹簧、接头、组合密封垫、支架、调节套、油缸、油缸盖、盖、放气螺栓、放气螺钉、O型密封圈、Y型密封圈、螺塞、压环、活赛、套筒、连接螺钉、键及其它副件、标件等组成。
二、TP-1型盘型制动器工作原理
盘型制动器是靠蝶形弹簧预压力制动，油压解除制动，制动力沿轴向作用的制动器。提升机制动时，蝶形弹簧的预压力迫使活赛向制动盘移动，通过连接螺钉），将滑套连同其上的制动块（又称闸瓦）推出，使制动块与卷筒的制动盘接触，并产生正压力，形成磨擦力而产生制动。提升机松闸运行时，油缸A腔中充入压力油，活赛再次压缩蝶形弹簧，并通过联接螺钉带动滑动套向后移动（离开制动盘）从而使制动块离开制动盘，解除制动力（即松闸）。 滑套是由钢套好拉杆组成的装配件，其拉杆承受制动时的向力。制动块嵌和在滑套的燕尾槽中，并用压板、螺钉将其固定。键防止滑套转动。转动放气螺钉可排出油缸中的存留气体，以保盘形闸能灵活地工作。盘形闸在密封件允许谢露范围内，虽内谢油可起润滑滑套与支架的作用，但时间较长时，内谢油可能存留过多，因此应定期从螺塞处排放内谢油液。
