KS102-2型 眼科超声体模（3件套） 仿组织超声体模

一．KS102系列检测装置的基本结构和技术特性

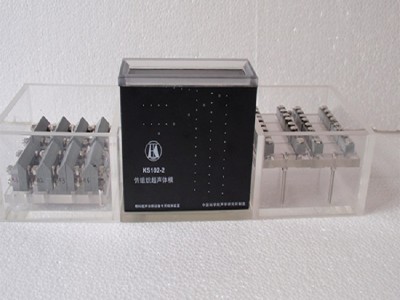

KS102型检测装置包括仿组织超声体模(中间)和空间分辨力试件两大部分，试件又有轴向(右侧)与侧向(左侧)之分，如图所示。

图 KS102-2型眼科超声诊断仪检测装置全貌

二．(一)仿组织超声体模(KS102-2)

1．内部结构

(1)标准媒质

在四壁和底板、声窗围成的六面体空腔内充有TM材料作为标准媒质。

(2)线靶系统

在TM材料内嵌埋有尼龙线靶3组，包括：

(a)盲区靶群：共含靶线5条，所在深度(与声窗距离)分别为1，2，3，4，5mm；

(b)纵向线性靶群：共含靶线3组，每组12条，所在深度(与声窗距离)从 5 mm、7.5mm、10mm起，每间隔10mm一根靶线。

(c)横向线性靶群：所在深度(与声窗距离)为20mm和40mm，共含靶线8条，相邻靶线间距10mm。

(3)仿囊结构

直径2mm圆柱：5个，轴线与靶线平行，分别位于10、20、30、40、50mm深度处；

2．技术指标

(1)TM材料

声      速：(1540±10)m/s

声衰减系数：(0.5±0.05) dB/cm/MHz

(2)尼龙线靶

靶  线 直 径：(0.3±0.02)mm

几何位置公差：±0.1mm

(二)轴向分辨力试件

1．结构形式

轴向分辨力试件的单件结构如图3所示。测量所用不同尺寸的“间隙”系借助水平放置的薄塑料片层隔成，当其中充以声速为1540m/s的液体时即呈标准状态。间隙上方为2.4mm厚透射塑料片，下方为10mm厚有机玻璃板，有机玻璃板下表面开有沟槽，并与直接浇铸的高效吸声材料相耦合，用以减弱有机玻璃板后界面的回波。固定所用的每个PVC塑料块上表面均覆有高效吸声材料，以防止无用回波的干扰。

该试件中所有金属件均为不锈钢材质。外壳用有机玻璃板加工粘接而成。内部横向尺寸刚好容纳一个试件，在深度方向，观测对象(间隙)上方尺寸不小于眼科B超的扫描深度。

2．技术指标

“间隙”个数：8

“间隙”数值：0.05，0.1，0.2，0.3，0.4，0.5，0.6.，0.7mm

“间隙”公差：<10%

(三)側向分辨力试件

1．结构形式

側向分辨力试件中的单件结构如图4所示。测量所用的不同尺寸“间隙”借助于竖直放置的薄塑料片层隔成，当其中充以声速为1540m/s的液体时即呈标准状态。“间隙”两侧为10mm厚PVC板，每块的上表面均向外切成45°斜坡，以消除原路回波。为让两种分辨力的测量对象处于同一高度，在轴向分辨力试件的有机玻璃板下方装有三条金属“腿”。

该试件中所有金属件均为不锈钢材质。外壳用有机玻璃板加工粘接而成。内部横向尺寸刚好容纳两组单件，在深度方向，观测对象(间隙)上方尺寸不小于眼科B超的扫描深度。

2．技术指标

“间隙”个数：8

“间隙”数值：0.1，0.2，0.3，0.4，0.5，0.6，0.7，0.8mm

“间隙”公差：<10%

KSUA-1型 眼科A型超声诊断设备专用检测装置

KSUA-1  型  超声试件介绍

1. 规格数量

1)   眼轴测厚试件  采用有机玻璃材料加工，设计尺寸为 Ф15，1mm厚的薄片 （2片）

2）眼轴长度  的台阶状超声试件  2件

考虑到眼球的解刨结构，设定前房测厚范围2～7mm，晶状体测厚范围2～7mm，玻璃体测厚范围8～31mm。

眼轴测厚范围大致位于15～35mm范围内。

实际提供两块台阶状有机玻璃材质的超声试件。

1．矮的台阶块，20mm厚，3个台阶宽度分别为0.5mm、0.5mm、1mm，高度分别为7mm、7mm、8mm。底座高度5mm。

2. 高的台阶块，20mm厚，3个台阶宽度分别为0.5mm、0.5mm、1mm，高度分别为2mm、2mm、31mm。底座高度5mm。

眼轴测厚试件  提供  一组变温平面纵波声速数据的测试证书

超声试件 设备装箱单

KSUA-1型  眼科A超专用超声试件            1套

（台阶状眼轴长试件高矮共2件、角膜测厚试件（薄圆片）2片、

吸声材料2块）

说明书                                     2份

测试证书                                   1份

保修单                                     1份

合格证                                     1份
