TM-OnSite隧通隧道三维激光扫描软件

一.概述
TM-OnSite隧通隧道三维激光扫描软件安装于便于携带的高性能平板电脑上，可在隧道施工现场连接三维激光扫描仪进行密集点云的扫描与测量。在隧道现场进行隧道整体超欠挖分析与厚度分析，生成颜色生动、层次分明的点云色谱图。可设置任意间隔生成断面超欠挖与厚度分析图。平板电脑还可以现场连接全站仪，根据点云超欠挖及厚度分析结果，驱动全站仪使用红色激光点对隧道的相应区域进行放样，便于隧道现场施工处理。
二.优势
1.平板电脑搭载，便于携带
2.形象直观的呈现真实隧道三维点云视图
3.一键完成隧道整体超欠挖分析，范围广，盲区少
4.无线连接扫描仪进行隧道扫描，自动化作业减少遮挡
5.现场生成隧道点云与断面分析结果，指导施工处理
6.连接全站仪自动放样，提高准确度
三.特点
1.支持连接多种型号的全站仪进行隧道测量、放样
2.可无线连接扫描仪进行隧道扫描
3.可导入多种格式的隧道点云数据，隧道点云采集、分析无缝对接
4.现场生成隧道整体超欠挖分析结果，海量点云覆盖隧道各个关键测量位置，有效减少测量盲区
5.高效快捷的去除隧道点云中的无关噪点，提高分析效率与分析结果准确率
6.任意里程间隔生成断面超欠挖与喷锚衬砌厚度分析结果
四.功能
1.点云预处理
反选删除点、设计断面去噪多种一键去噪方式去除隧道点云中的无关噪点，提高隧道点云分析效率与准确度
2.点云密度采样
合理降低隧道点云密度，显著提高点云分析速度，减少在隧道现场的滞留时间
3.隧道整体超欠挖分析
现场对导入的隧道点云数据进行整体侵限分析，生成颜色生动、层次分明的点云色谱图，直观展示当前里程隧道的超欠挖情况，可查看任意一点的坐标、里程、平距、高差、超欠挖分析值，快速评估隧道施工质量
4.断面切割、分析
任意里程间隔切割点云，生成断面超欠挖与喷锚衬砌厚度分析结果，任意高度裁剪点云，准确分析有效范围内的点云数据
5.选择、记录超欠挖区域
在隧道点云中选择超挖或欠挖区域后，自动记录选择的超欠挖区域，分析选择区域内z大、z小超欠挖值，记录选择区域的坐标参数，生成里程与坐标文件，为后续的放样工作提供准确的定位信息

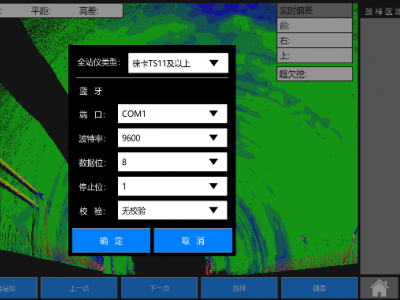

6.全站仪放样
连接全站仪对记录的放样区域进行手动或自动的测量和放样，为现场施工处理提供指导
