DACS现场测量机载版软件

一. 概述

DACS现场测量机载版是我公司根据现场精度测量人员建议，特别开发的精度测量机载程序，用于船舶制造过程现场数据采集、现场尺寸检查、几何量检查、三维精度控制等的专用系统。它以系统软件为核心，集成现代高精度全站仪及各种附件于一体，能够快速、精确、自动的对各种焊接件、船体分段、船体合拢进行精度检查及控制。

为船厂用户解决了众多现场测量工作，大大提高了工作效率及测量精度。该程序操作简单、功能齐全，有效克服PDA相关硬件设备易损耗、单人操作不便等问题，从而提高了工作效率、降低了生产成本。

一. 优势

1. 硬件WinCE平台轻巧领边，电池工作时间超长

1. 测量数据自动记录，数据更安全

2. 测量精度高、速度快、距离范围大，可从几米到几百米甚至上千米

3. 提高工作效率，降低成产成本

4. 非接触式测量，测量精度高

5. 操作简单、功能齐全，一人即可现场作业

二. 特点

1. 仪器架设方便，只需整平仪器，即使非专业人员也能轻松操作

6. 可根据现场需要自由设置基准轴、基准面

7. 分段总段自由摆放、脱胎测量，不需要在胎架上调平摆放

8. 简化作业技术人员工作量，提高生产效率

9. 现场可进行分段分析、几何量计算，实时确定各精度管理点偏差值

10. 可根据用户需求进行特殊模块定制及功能扩展

三. 功能

1. 测量返回数据自动保存，根据现场气象条件，自动进行误差修正，大大提高数据测量精度

2. 两点距离：通过两点距离功能，自动计算两点之间船长、船宽、船高方向的尺度，同时包含平距、斜距、高差

3. 圆心点测量：对管道或球体构件进行半径、圆心的计算。例如在导管架、桩腿都是半径很大的管状体，无法直接测量到圆心，则在管壁上均匀打若干点，可用二乘法求圆心或向量法求圆计算功能将计算量求出

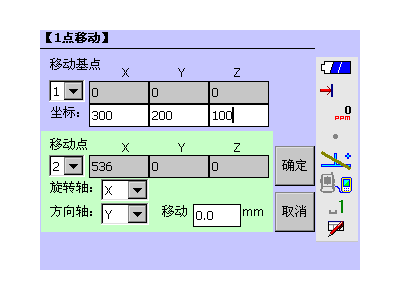

4. 现场数据分析简单实用的点平移、角度旋转、位移旋转功能便于对单个分段的数据分析，调整分段至z优状态

5. 实时显示实测数据与设计数据偏差转动全站仪瞄准目标，在全站仪测量软件中点击测量按钮，即开始驱动仪器进行测量。测量数据和与设计数据的相差值即显示在表格中
