DACS-PointCloud点云分析与逆向建模

一. 概述

DACS-PointCloud点云分析与逆向建模软件是在积累大量用户需求、经过大量现场使用验证的专业软件。点云分析软件操作简便，界面设计人性化，支持市面上所有扫描仪点云数据。是一款能够处理TB级数量点云数据，运行速度极快，精度极高的专业点云处理分析、逆向建模软件。

一. 优势

1. 高速三维激光扫描密集点云，恶劣环境一次搞定

1. 实景复制，人员之间沟通顺畅

2. 现场与原设计对比分析，减少反复进场次数

3. 测量过程中不用清场，实景数据采集便于恢复现场数据，避免漏测

4. 测量分析工作一人完成，快速、精准、高效

5. 易掌握快速投入使用，投资回报期短

6. 软件授权方式灵活，提高利用率

二. 特点

1. 一站式点云数据处理平台。集点云去噪，模型对比，干涉检查，点云配准，逆向建模，数据计算，漫游，模型搭载等功能于一体

7. 适配性强，软件兼容各种扫描仪的结果，适应各种格式的点云数据

8. TB级点云数据加载。采用先进的动态加载技术，实现快速的点云数据加载，操作流畅不卡顿

9. 实测数据进行曲面拟合和三维建模，并和设计模型进行分析对比，显示结果直观明显

10. 可以对点云进行编辑，自定义和测量，直观获得所需的长度，角度和距离等各项检测值的数值

11. 连接数据库，将历史结果保存在数据库中，可随时查询，提取，分析

12. 直观有效的误差效果显示。提供点云拼接对比，模型与点云的比较以及动态干涉下的偏差结果的直观显示

三. 功能

1. 数据管理

数据管理模块实现对工程数据的个性化管理，主要包括工程的新建、删除，点云实体数据的导入、删除、拼接，以及视图的新建、删除等功能

13. 点云预处理

（1） 去噪

可通过手动删除点、隐藏点和自动去噪等功能去除移动噪点，例如移动的车辆，稀疏噪点、重叠噪点、远端噪点等

（2） 拼接

利用点云后处理拼接软件对多测站数据进行数据拼接，利用靶球自动识别、公共区域自动拼接功能，完成整体数据的拼接处理，实现点云拼接

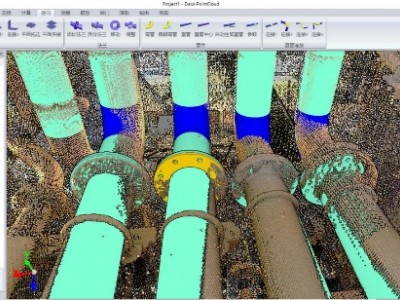

14. 逆向建模

（1） 自动提取模型

可在几分钟内自动提取设定尺寸规格的管道模型

（2） 手动逆向模型

可根据场景进行平面对象的逆向、编辑，管道对象的逆向、编辑、连接，以及实体对象的逆向建模，如：法兰、球阀等

（3） 设备建模

预置多种三维对象创建功能，可快捷进行设备建模，例如立方体、圆锥、圆柱、球等。并可对所建模型进行编辑修改，方便用户使用

15. 数据坐标变换

坐标变换的对象可以为实测数据、设计模型，通过点平移、角度旋转、位移旋转等功能进行数据坐标变换，其作用主要是统一坐标系及对偏差进行精密分析动静态干涉检查

模拟设备搬入的过程，通过添加路线点，设置线路，设备顺路径移动，发生碰撞的位置，点云成黄色。能够提前规划搬入路径，为用户现场操作节约时间、成本

16. 模型对比

通过模型对比计算出扫描点云实体与设计模型的偏差，可计算整体模型的偏差，也可以手动指定部分模型面出具偏差

17. 点云碰撞、配准

点云拼接后可一键计算对接点云实体的配准情况，如：对接分段的搭载面碰撞干涉情况

18. 导出模型

逆向建模对象可导出三维模型文件，对接BIM系统，简化BIM数据重建的工作流程
