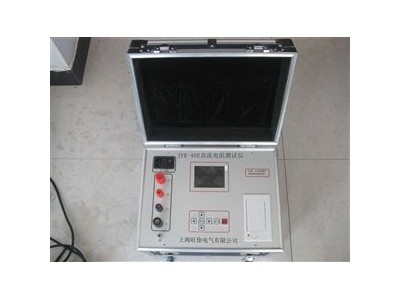

YGZ-20A直流电阻测试仪
一、概述
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我们公司利用自身技术优势研制了直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大并且可根据负载大小自动调整等特点。整机由单片机控制，自动完成自检、数据处理、显示、打印等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
YGZ-20A直流电阻测试仪
二、安全措施
1、 使用本仪器前一定要认真阅读本手册。
2、 仪器的操作者应具备一般电气设备或仪器的使用常识。
3、 本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
4、 仪表应避免剧烈振动。
5、 对仪器的维修、护理和调整应由专业人员进行。
6、 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
7、 测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
8、 在测试过程中，禁止移动测试夹和供电线路。
YGZ-20A直流电阻测试仪
三、性能特点
1、 仪器输出电流大，测量范围宽，体积小，重量轻。
2、 电流输出根据所测阻值的大小自动调整电流，使之跳到合适的量程内，避免了电流选择不当引起的错误。
3、 具有完善的保护电路，可靠性强。
4、 立式机箱结构，便于现场操作。
5、 具有音响放电报警，放电指示清晰，减少误操作。
四、技术指标
1、 输出电流：200mA~20A采用恒流源（20A/28V根据电阻自动选电流）
2、 量程： 2A-400 mA (1Ω-100Ω±0.2%±5个字)
10A(100MΩ-1Ω±0.2%±2个字)
20A(1MΩ-200MΩ±0.2%±2个字)
3、 准确度：±0.2%±2个字
4、 分辨率： 1μΩ
5、 工作温度：0～40℃
6、 环境湿度：≤90%RH，无结露
7、 工作电源：AC220V±10%，50HZ±1HZ
8、 体积：425×285×270mm
9、 重量：9 Kg（不包括测试线）
1、电源开关：整机电源输入口，带有交流插座，保险仓和开关。
2、：接地柱，为整机外壳接地用，属保护地。
3、V+、V-：电压输入端子。
4、I+、I-：电流输出端子。
5、显示器：128×64点阵液晶显示器，显示电流和电阻值。
6、打印机：打印电阻值结果。
7、复位键：整机回到初始状态，切断输出电流。
8、选择键：在初始状态预置输出电流，显示电阻值后，按此键1-2秒可打印电阻值。
9、确认键：选定电流后按此键，仪器按选定电流启动进行测试，显示电阻值后，按此键1-2秒可重新启动，清除数据缓冲区中不准的老数据。
