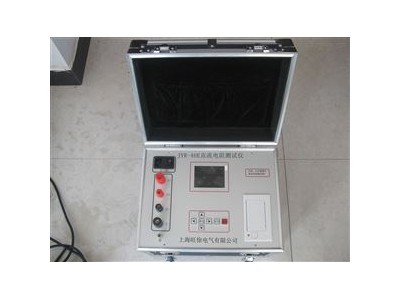

ZRC-20A型直阻仪
变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，*的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了直流电阻快速测试仪。它采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。本产品符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。
ZRC-20A型直阻仪
产品系列化程度高，有2A型、3A型、5A型、10A型、20A、40A、60A
产品特点
①微电脑控制的智能仪器，可存储测试结果；
②交、直流供电，便携式设计，使用、携带方便；
③采用先进的恒流电源技术，大大降低了仪器的体积、重量与功耗，进一步缩短了测量时间，保证了测量数据更加稳定可靠。
④大屏幕液晶显示，蓝色背光，全天候使用；
⑤自带微型打印机，直接输出打印结果；
⑥内置高响度蜂鸣器，具备声音提示功能。
⑦大容量蓄电池，三段式充电电路，屏幕显示电量，低电压时自动关机，避免蓄电池过度放电；
⑧本仪器适用于各类电力变压器、互感器绕组等感性、低阻值电阻的测量与分析。
ZRC-20A型直阻仪
技术参数
☆ 供电电源 电压：AC220V±10% 频率：50±0.5Hz
☆ 准 确 度 0.2%±2字(25±2℃) 分 辨 率：1μΩ
☆ 使用环境 温度：0～40℃ 相对湿度：≤80%
☆ 系列直流电阻测试仪其他参数如下表
|
型 号 |
恒 流 输 出 |
量 程 |
分辨率 |
外形尺寸(mm 3) |
重量(kg) |
|
2A型 |
2A, 0.2 A 0.02A |
1mΩ～2000Ω |
1μΩ |
320×210×160 |
4 |
|
5A型 |
5A, 2A ,1A ,0.2A |
1mΩ～2000Ω |
1μΩ |
350×250×220 |
5 |
|
10A型 |
10A,5A,40mA,8mA |
1mΩ～2000Ω |
1μΩ |
400×300×220 |
8 |
|
20A型 |
20A,10A ,5A,2A,1A |
1mΩ～20Ω |
1μΩ |
400×300×220 |
9 |
|
40A型 |
40A,20A ,10A,5A,1A |
0.5mΩ～20 Ω |
1μΩ |
400×300×220 |
13 |
|
50A型 |
50A,25A ,10A,5A,1A |
0.4mΩ～20Ω |
1μΩ |
500×400×300 |
14 |
|
60A型 |
60A,30A ,15A,5A,1A |
0.3mΩ～20Ω |
1μΩ |
500×400×300 |
20 |
